在实际的电气元器件安装中，一些元器件需要穿过孔洞安装，例如按钮，指示灯会在配电柜的控制面板上，要穿过控制面板来进行安装。

这部分内容往往放在零件建模、装配时相对复杂，需考虑孔的大小符合元器件的规格，孔跟随元器件移动，同一元器件需要多次手动手动开孔等情况。对此，汉鼎信息科技告诉大家有一个好方法，在SOLIDWORKS中使用“智能制造零部件”可以有效解决此问题。

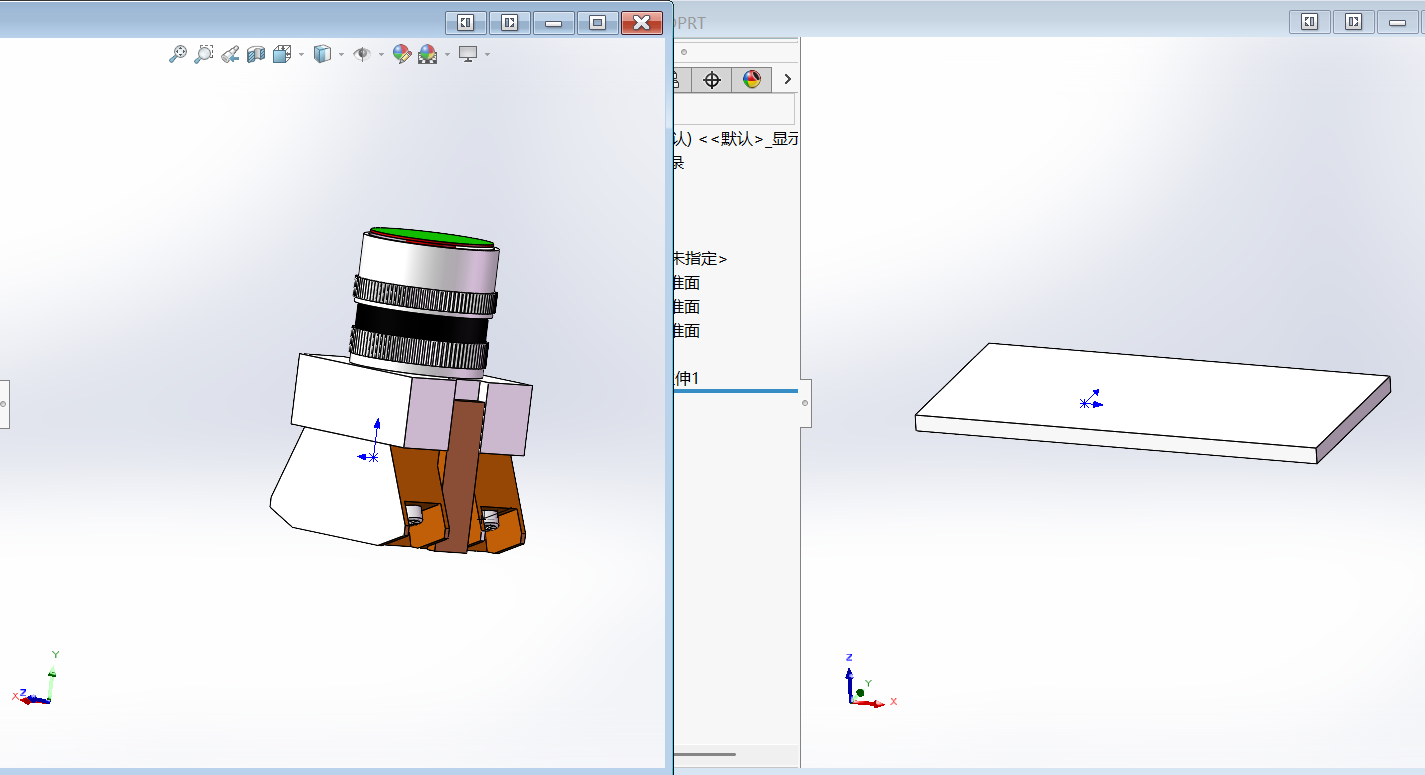

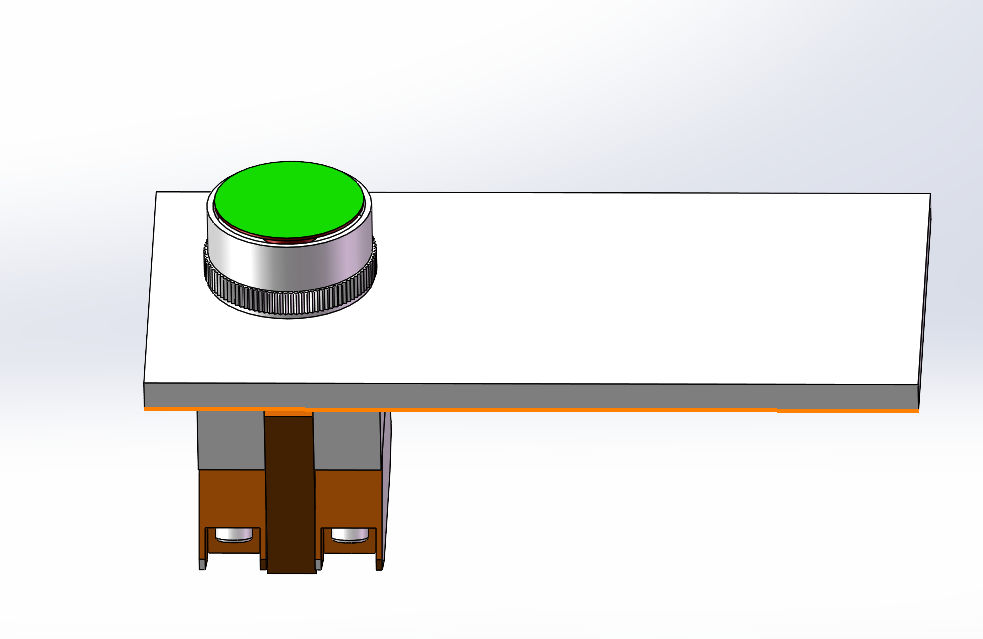

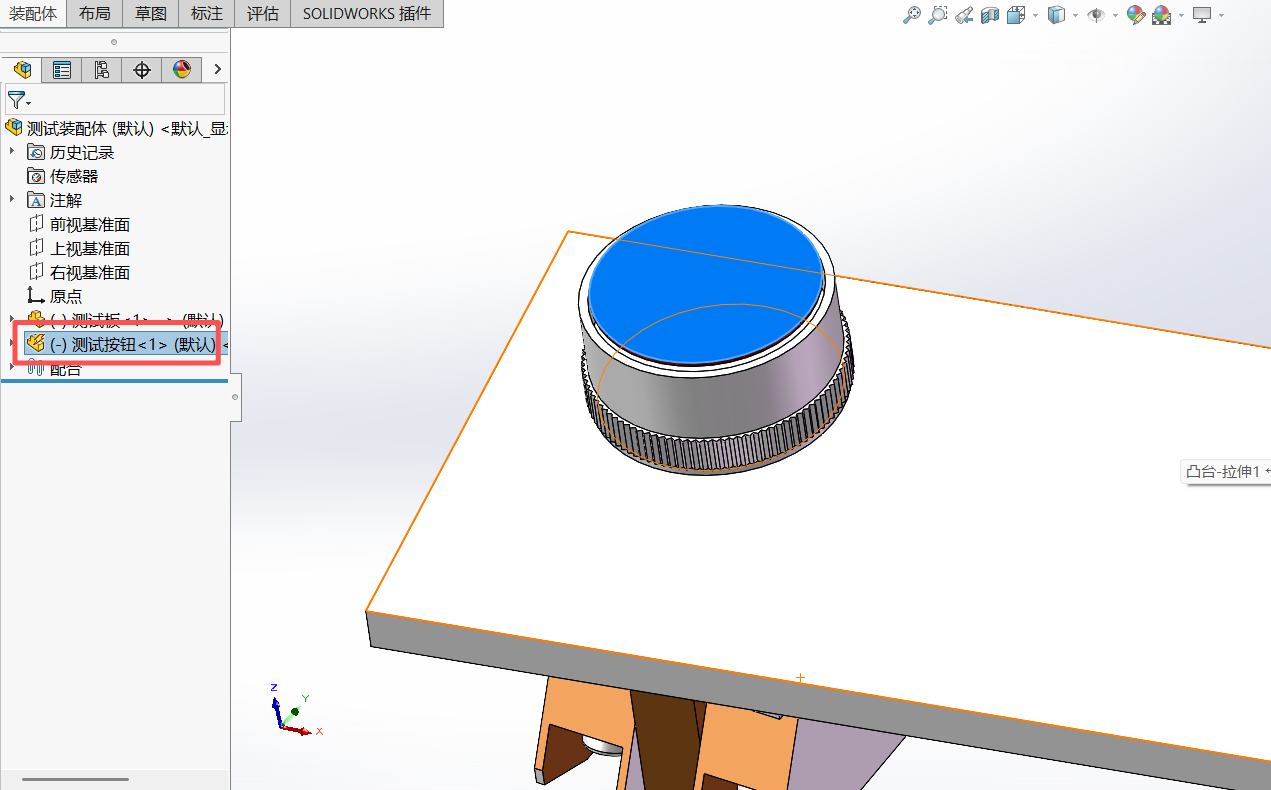

1. 本次演示以按钮为例，在制造智能零部件前，需要准备好一个按钮的模型，一个参考的模型，以及一个空的装配体。

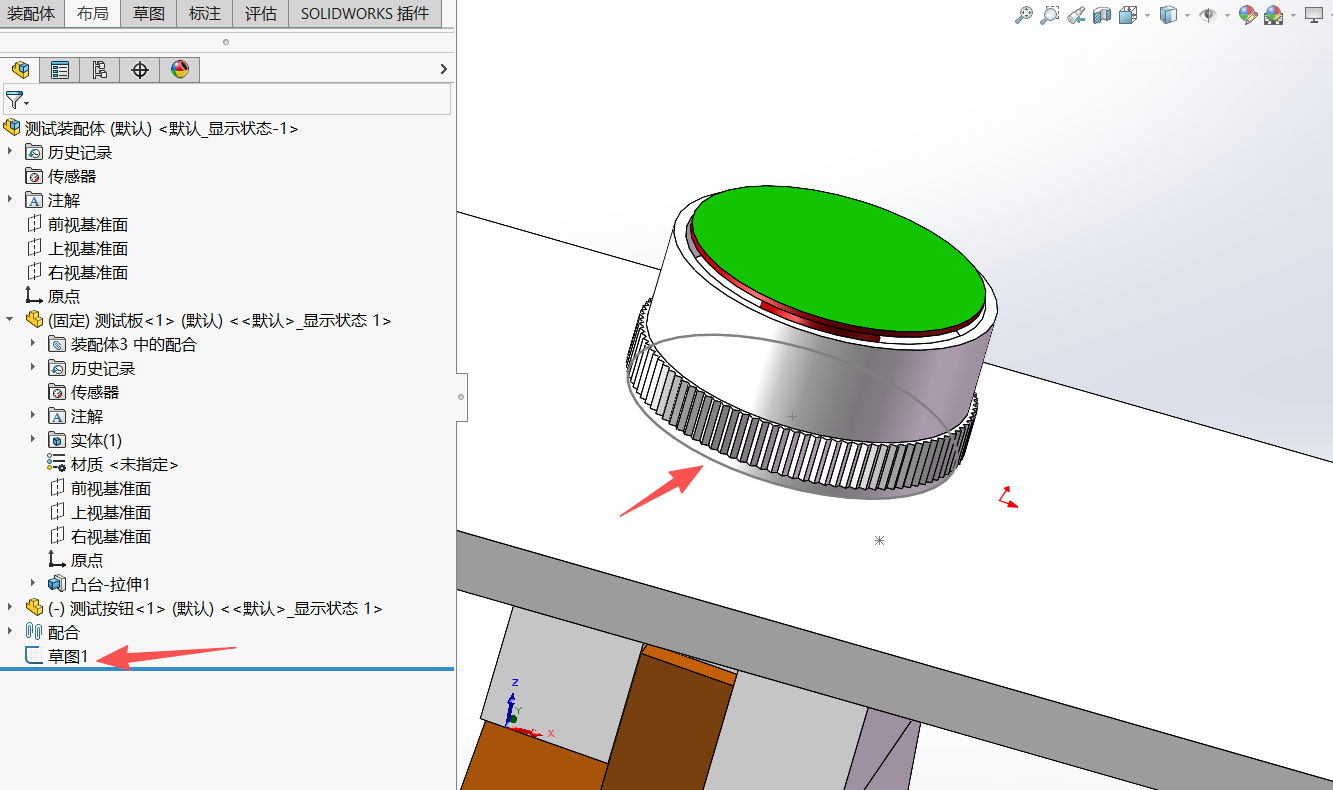

2.在装配好的装配体上选择参考的模型，右键进入编辑零件状态。绘制出开孔的参考尺寸草图。

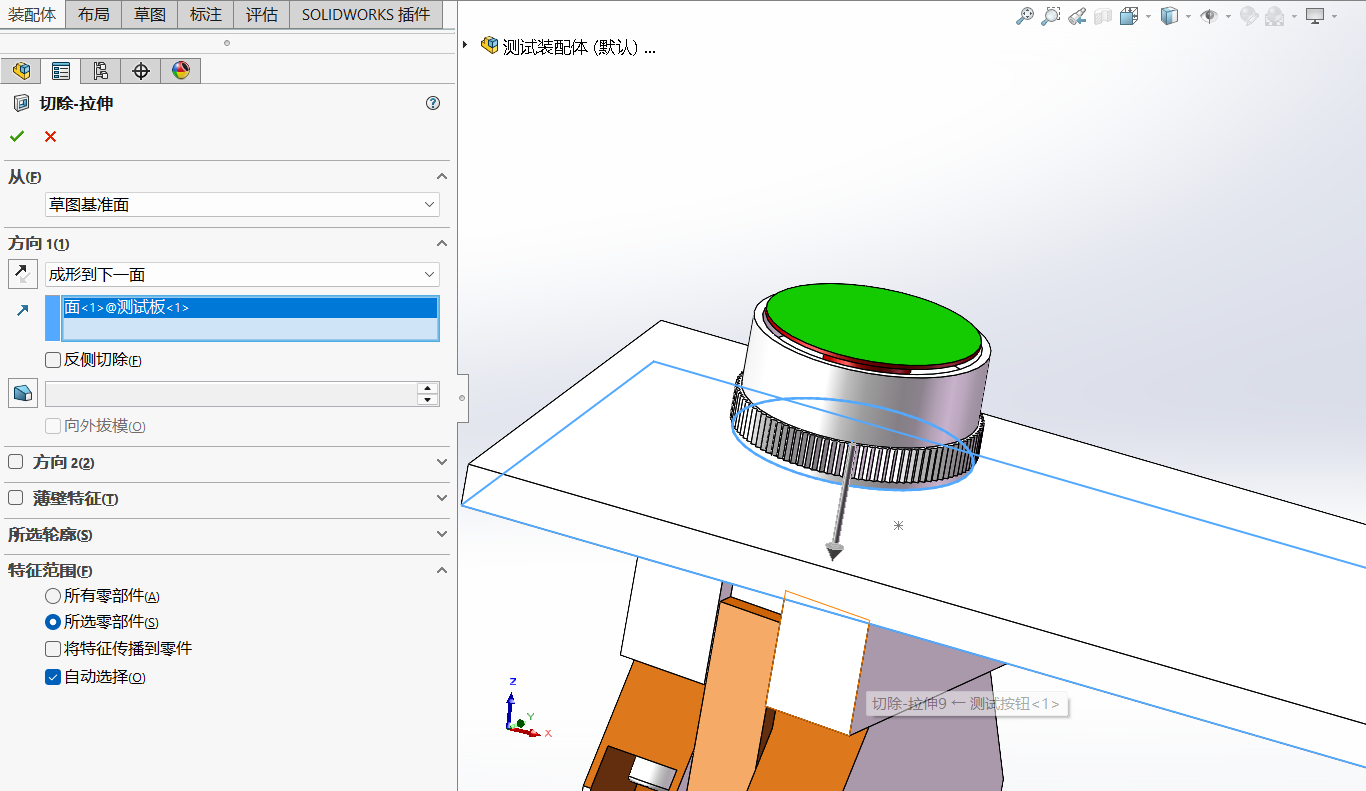

3.根据绘制的草图，使用拉伸切除命令，切除的方向选择到下一面，切除完成后退编辑零件状态。

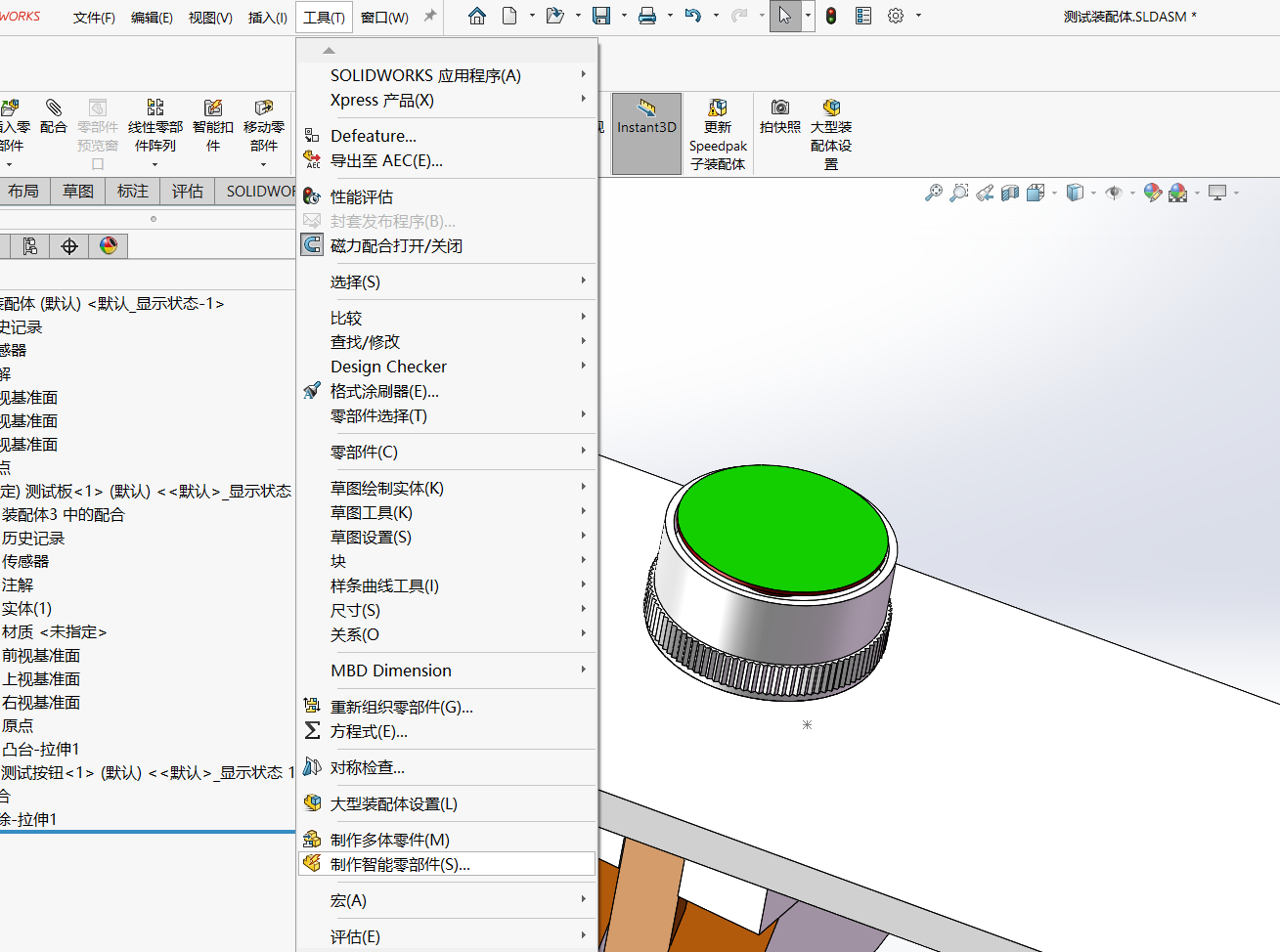

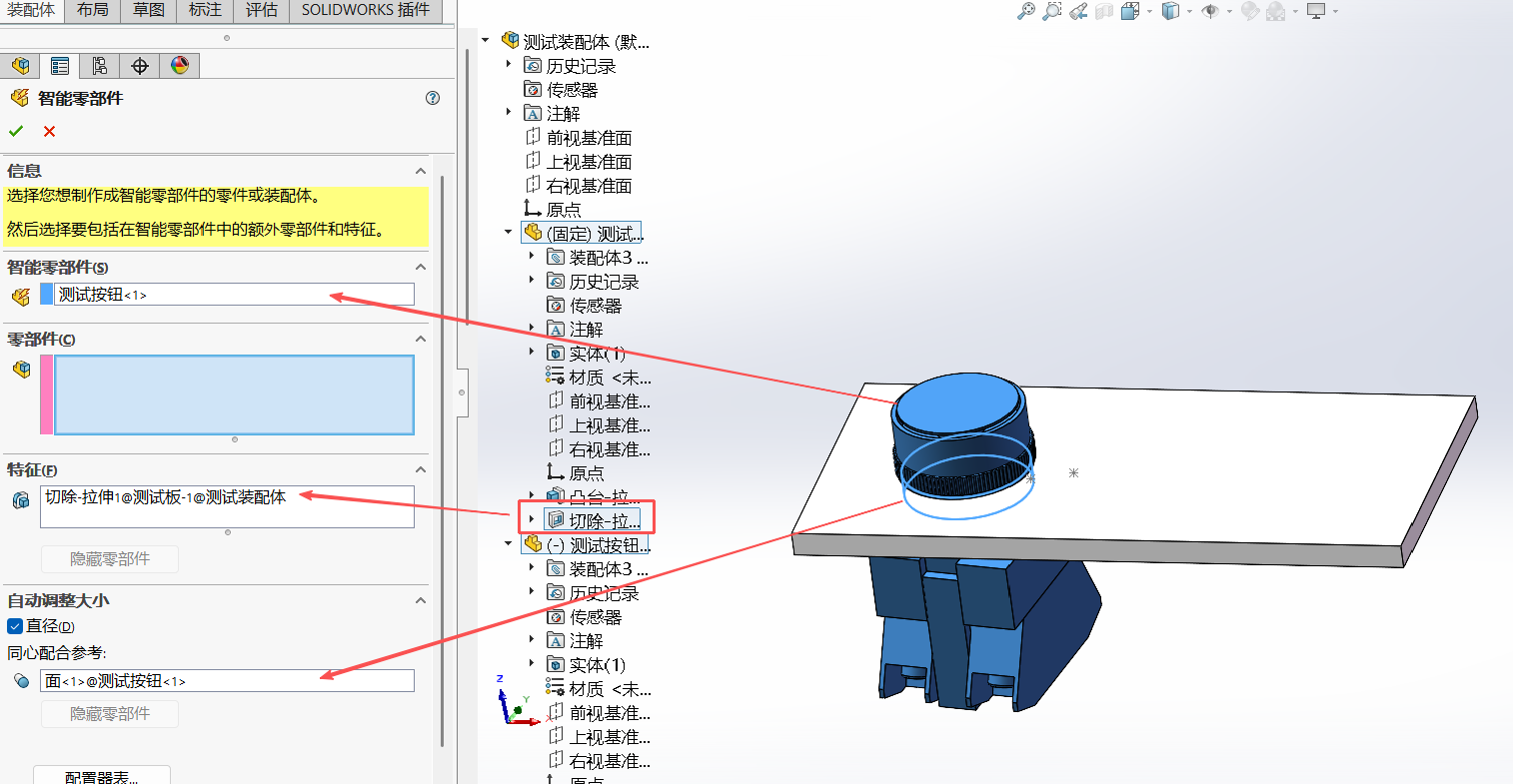

4.使用“工具”菜单栏的“制造智能零部件”功能，选择按钮模型以及开孔的特征，想要孔随按钮的变化而变化还需要勾选上“自动调整大小”里的“直径”，并保存。

5.制作成功后，按钮会带一个闪电的标志，意味着该零部件是智能零部件。

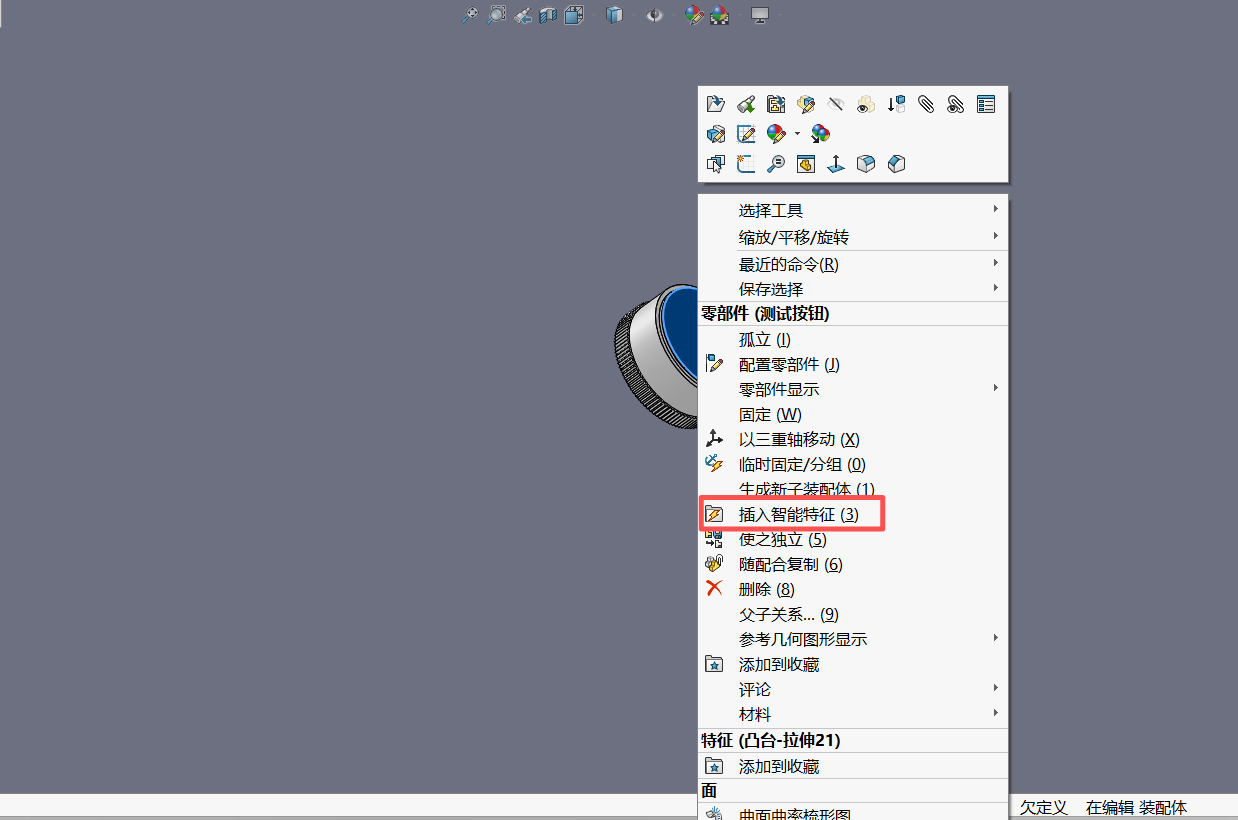

6.在SOLIDWORKS Electrical中打开一个电气工程中的电柜，插入按钮，右键按钮模型，选择“插入智能特征”即自动开孔。

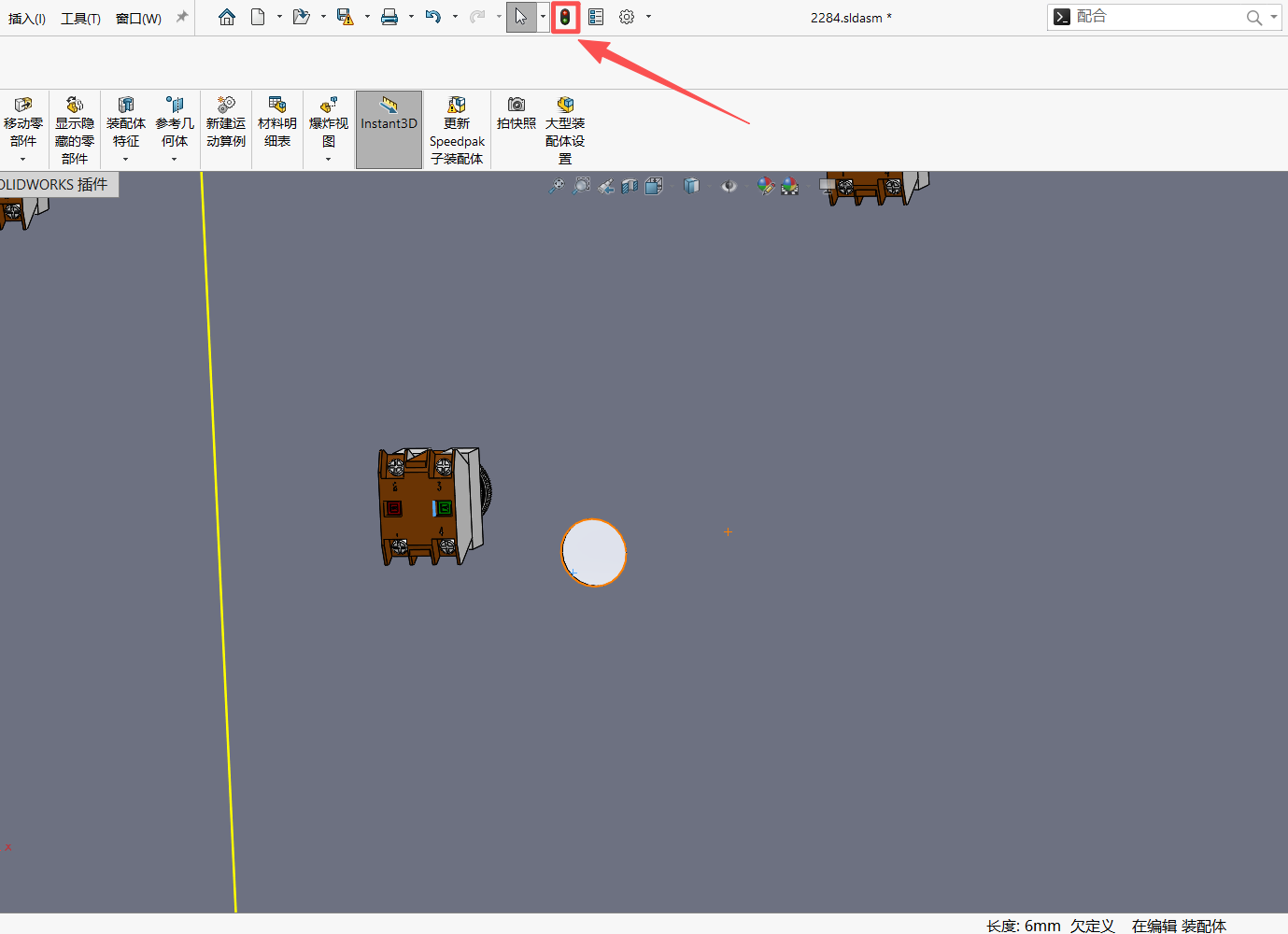

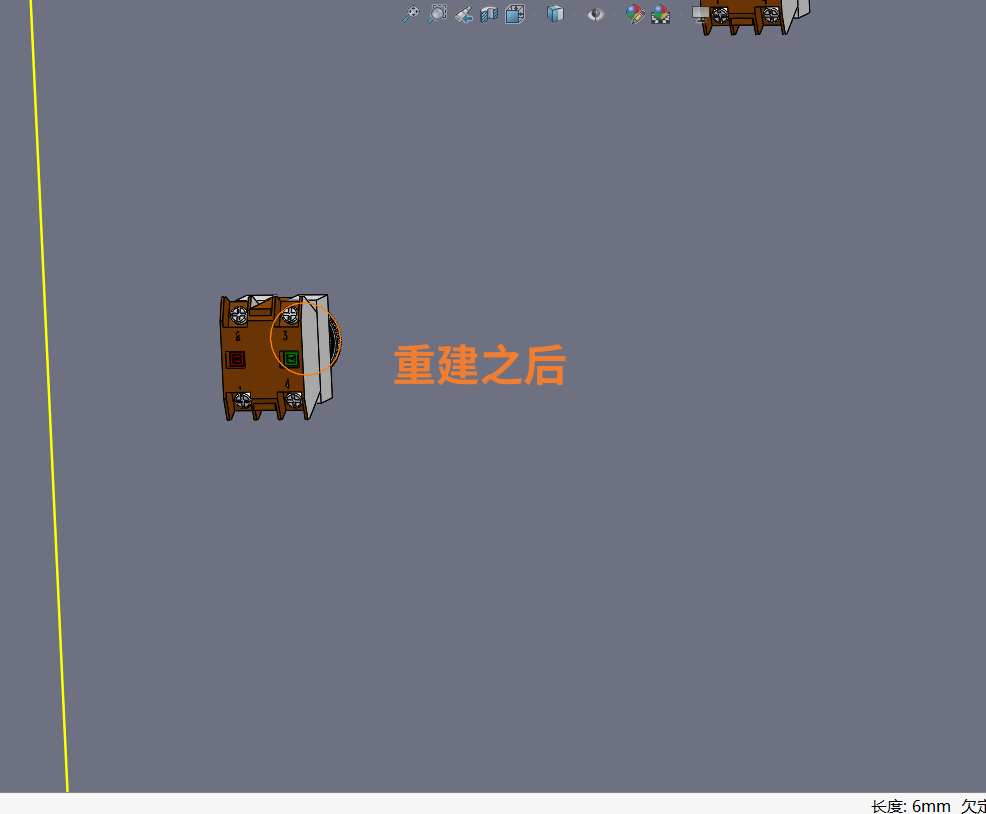

7.移动按钮，发现孔并没有跟随移动，需要重建模型，孔才会跟随按钮位置进行移动。

以上就是SOLIDWORKS Electrical电气元件智能开孔的方法，在使用SOLIDWORKS软件过程中还有其他问题都可以咨询东莞汉鼎信息科技~
