在SOLIDWORKS Electrical中，电线编号是通过接线方向顺序来进行编号的，特别是打开节点显示器来进行电气原理图绘制时，接线方向就更加重要，下面SOLIDWORKS汉鼎信息科技将跟大家讲述如何更改优化接线方向。

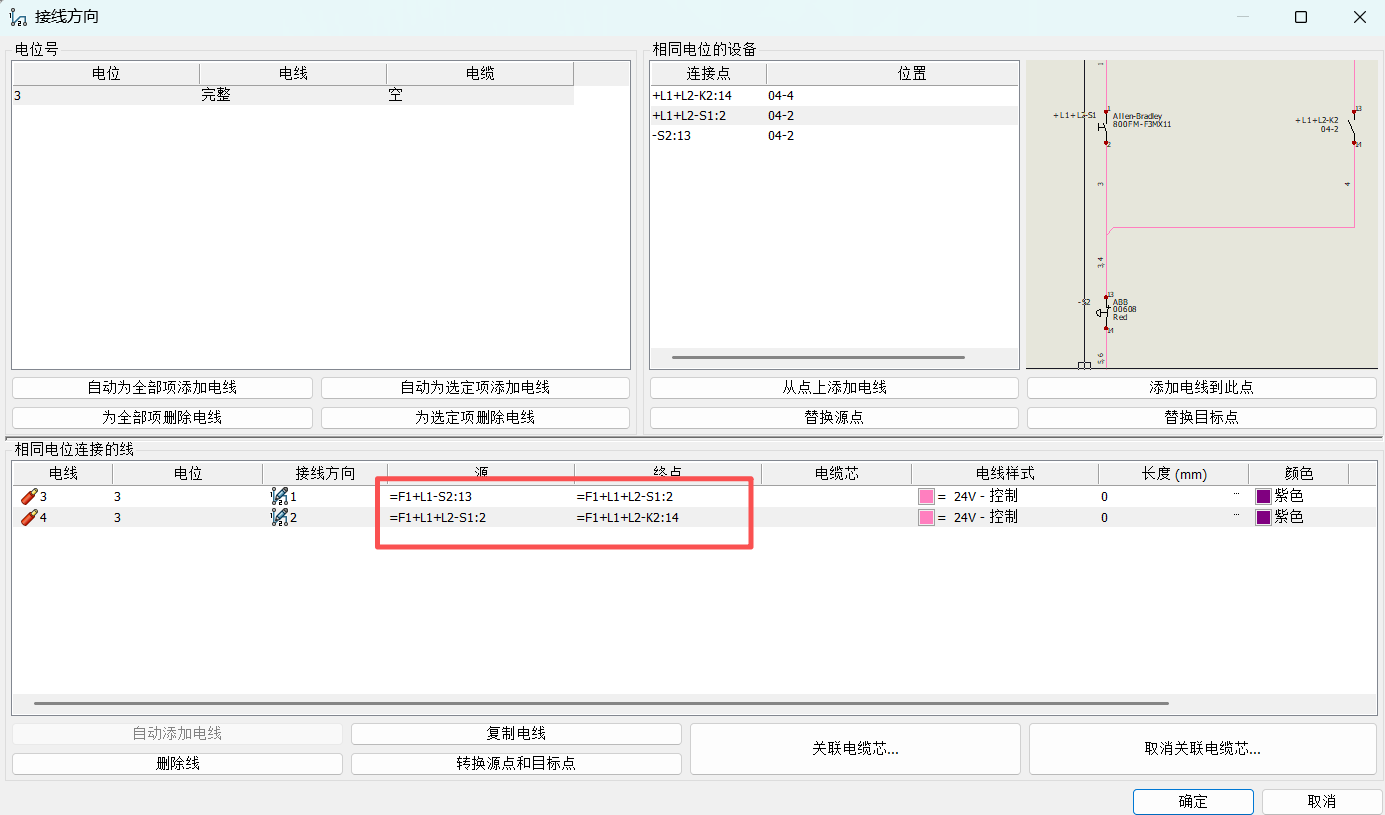

下图的接线方向为S1:2——S2:13——K4:14。

可以看到编好的线号也是根据接线方向来的3——3，4——4。我们现在要更改接线方向，更改为S2:13——S1:2——S:14我们如何操作。

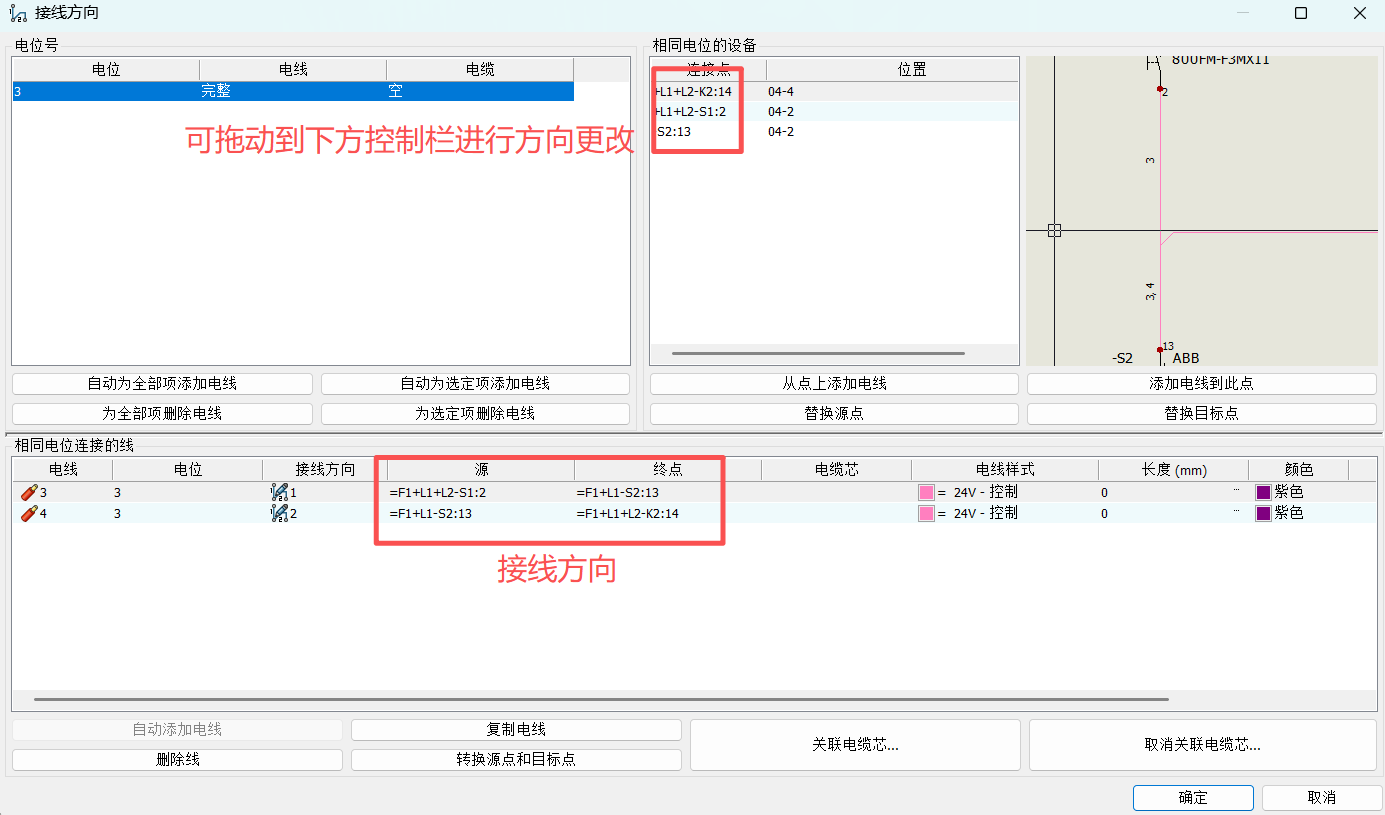

右击电线，选中接线方向。

将接线方向更改为：

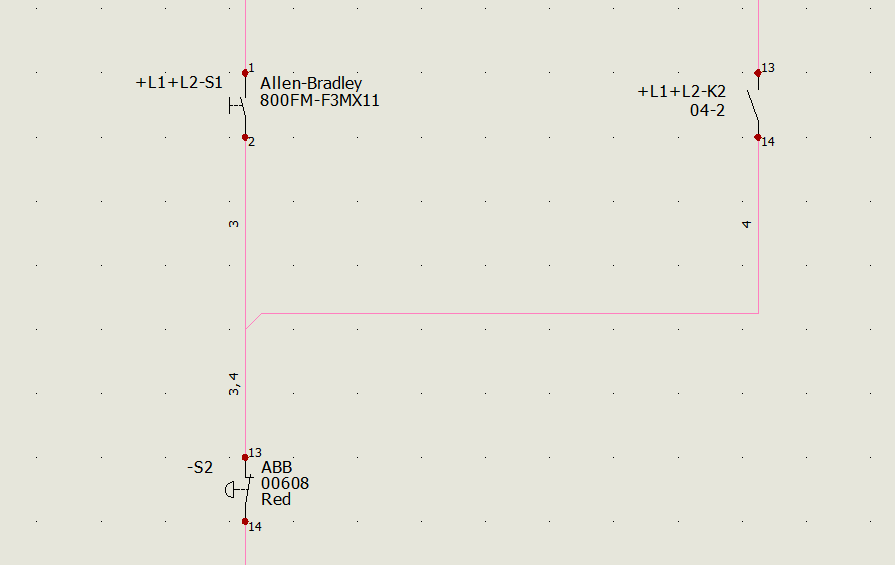

回到原理图可以看到，接线方向已经改变，同时电线编号也已改变：

可以根据工程来自行定义接线方向，同时进行电线编号。
