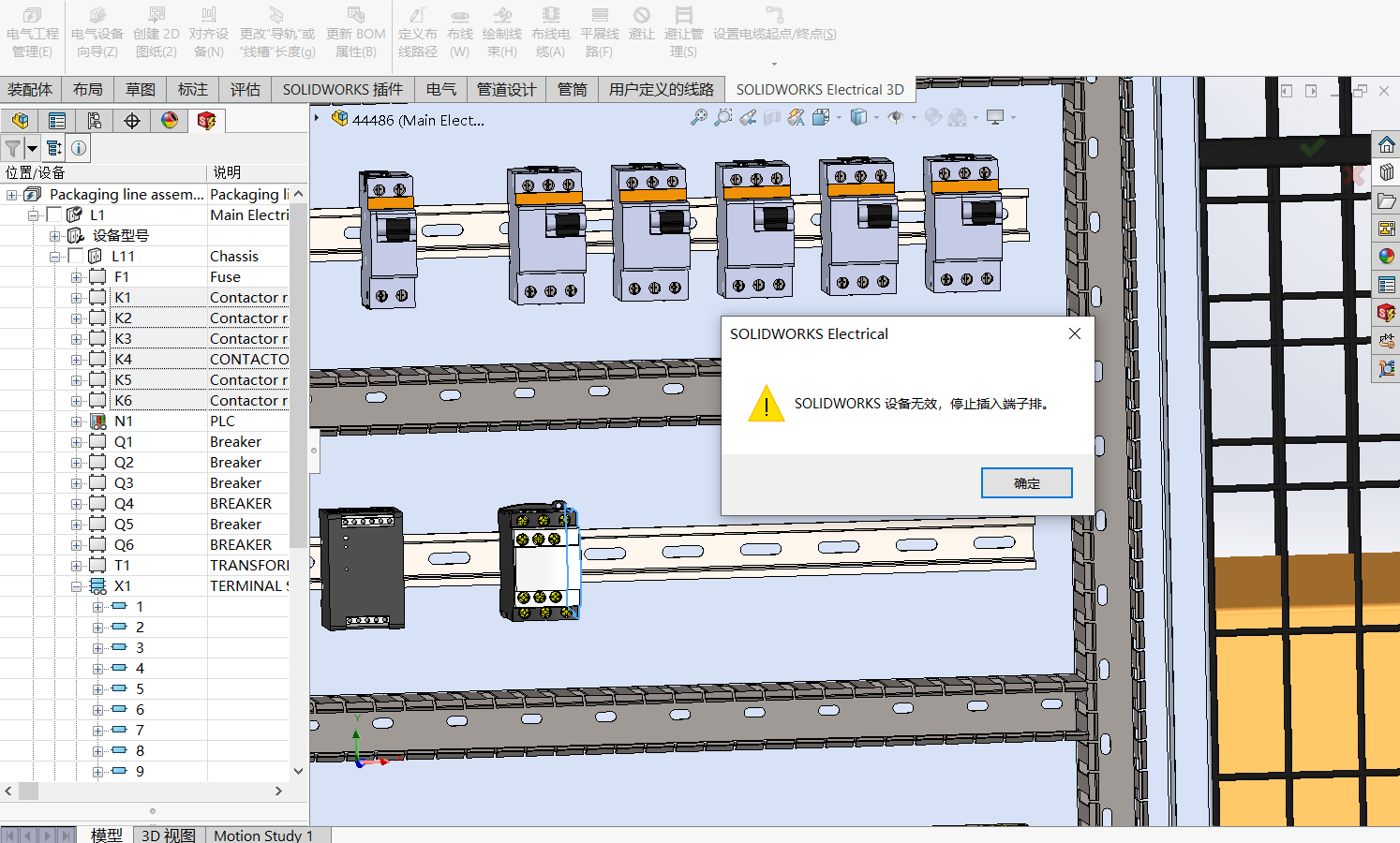

在使用SOLIDWORKS Electrical 3D进行柜内设备布局，SOLIDWORKS模板若没有提前设定好，那么在批量插入设备时就会报错，提示SOLIDOWRKS设备无效，停止插入端子排。这种情况如何进行解决？看看SOLIDWORKS汉鼎信息科技的解决步骤。

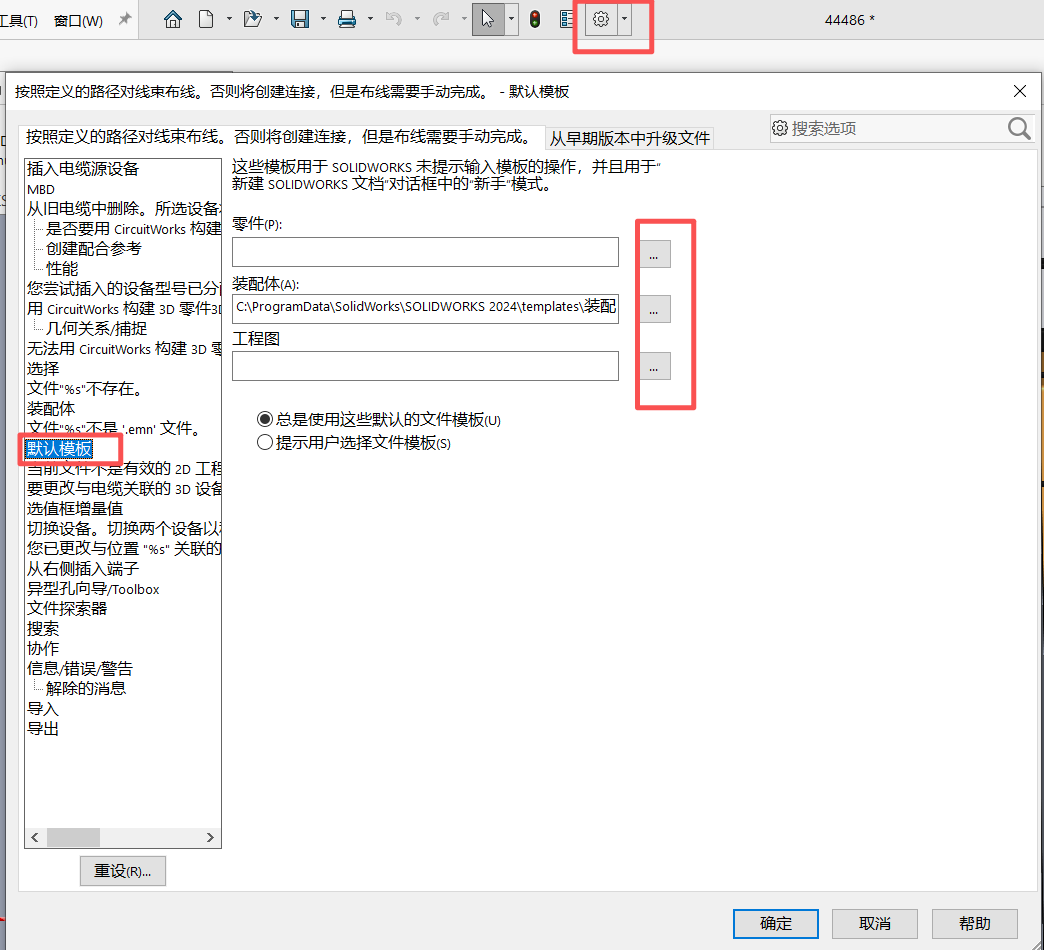

此时设备无法批量插入，只会插入多个设备中的第一个设备。打开系统设置，此时系统设置会有乱码出现。

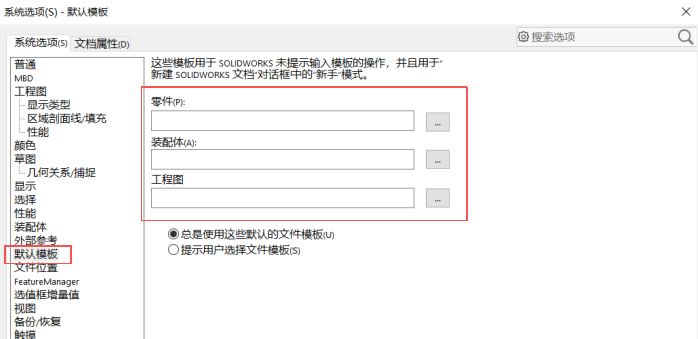

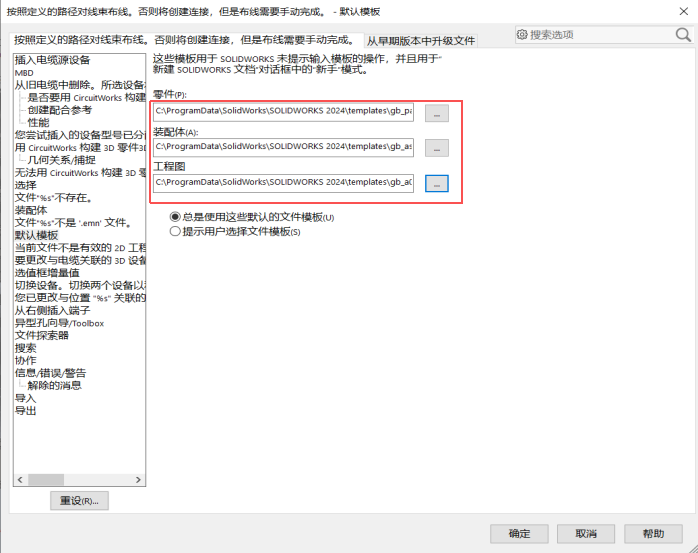

我们需要重新设定默认模板，将默认模板设定好。

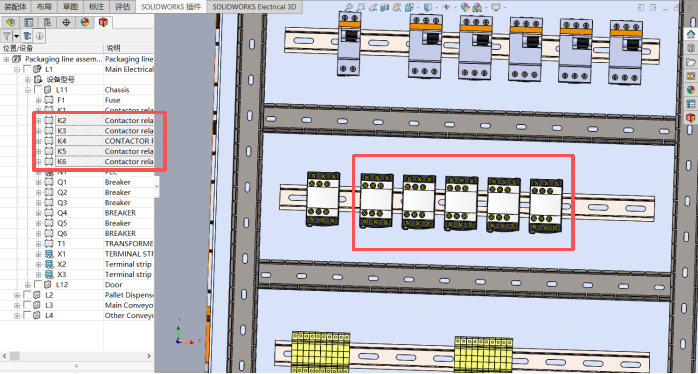

此时再将剩余未插入的批量设备插入，就可以正常插入了。

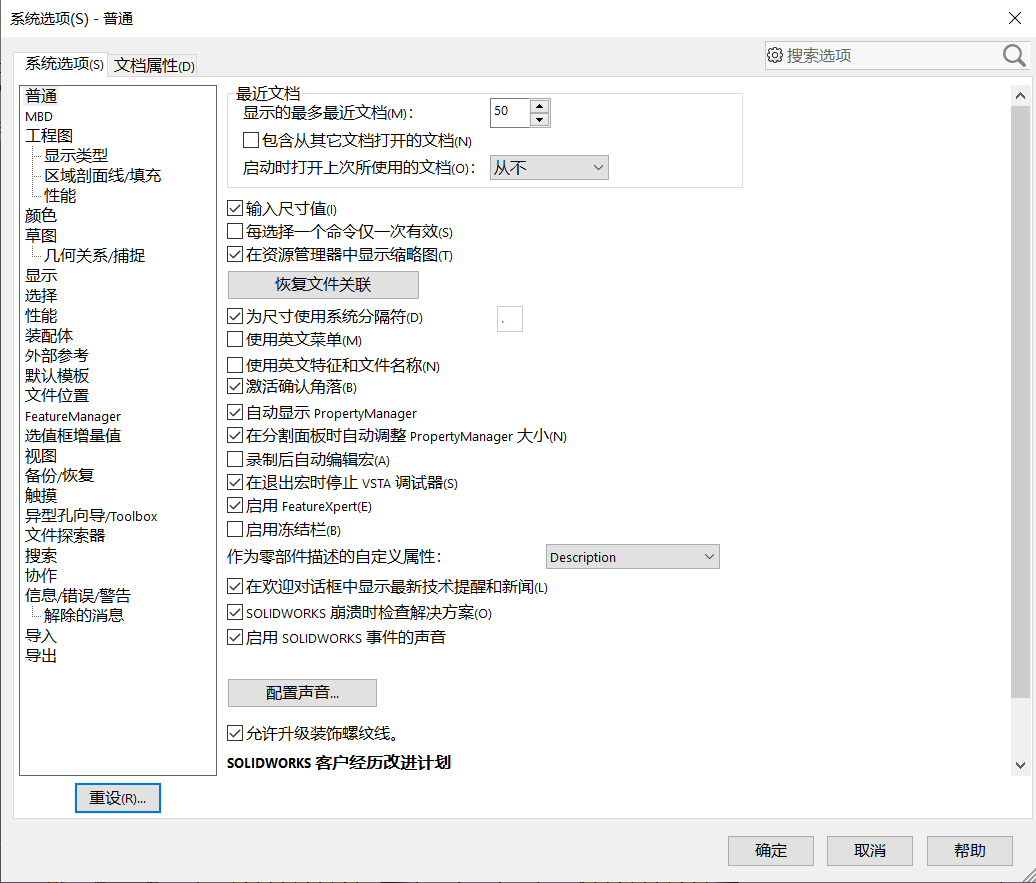

此时SOLIDWORKS设置也恢复正常状态。

所以：在soldworks electrical 3D中插入设备时，一定要先设置好默认模板！
