在SOLIDWORKS工程图使用过程中，不同企业通常会使用不同的工程图图框，很多设计师手动绘制图框边界，不仅耗时费力，还容易出现尺寸偏差、原点位置不规范等问题，不符合企业标准化出图要求。SOLIDWORKS自带的自动边界命令可以一键快速生成标准图纸边界，同时支持自由修改图框原点位置，适配各类企业图框规范，大幅提升图纸模板制作与修改效率。

SOLIDWORKS汉鼎信息科技为大家分享完整的实操设置步骤：

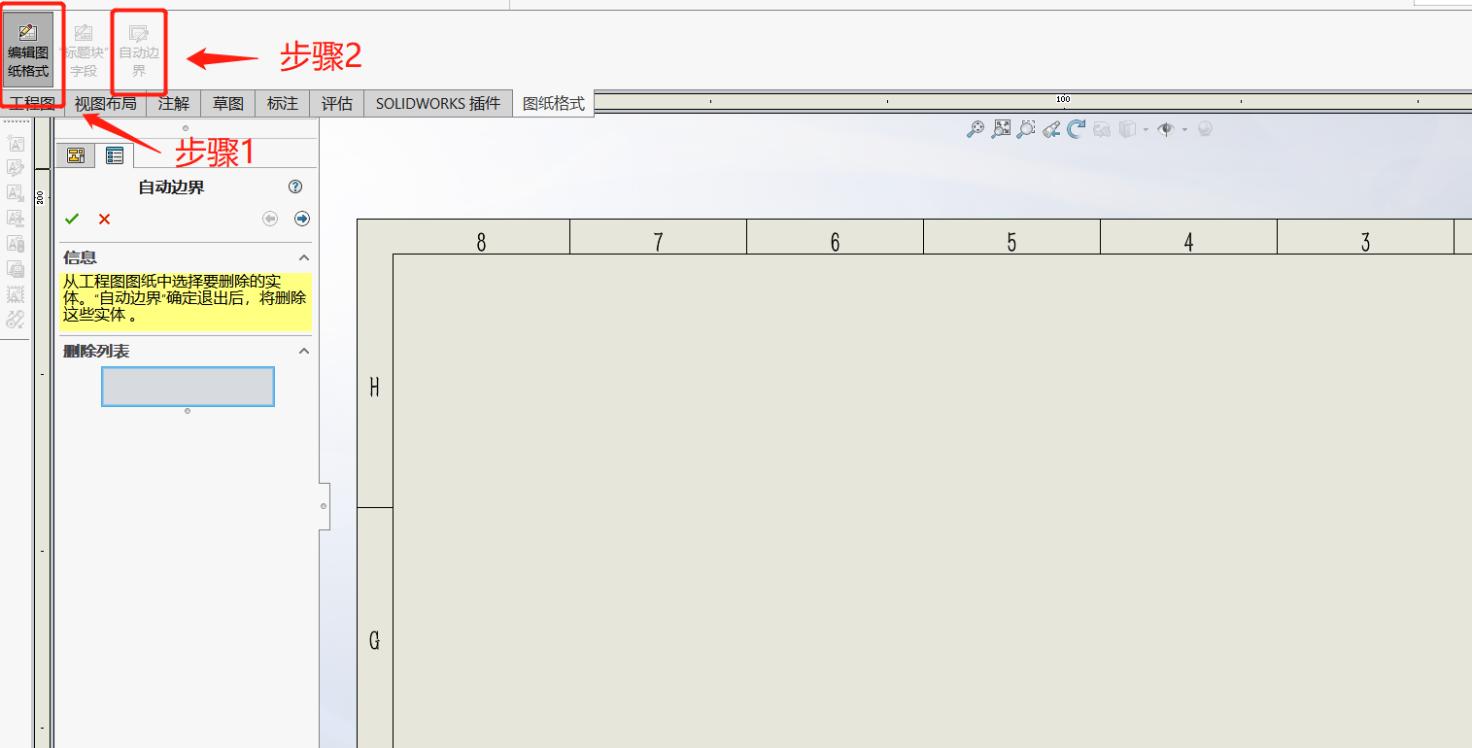

第一步：先点击编辑图纸格式命令，再点击自动边界命令，就会看到自动边界属性框。

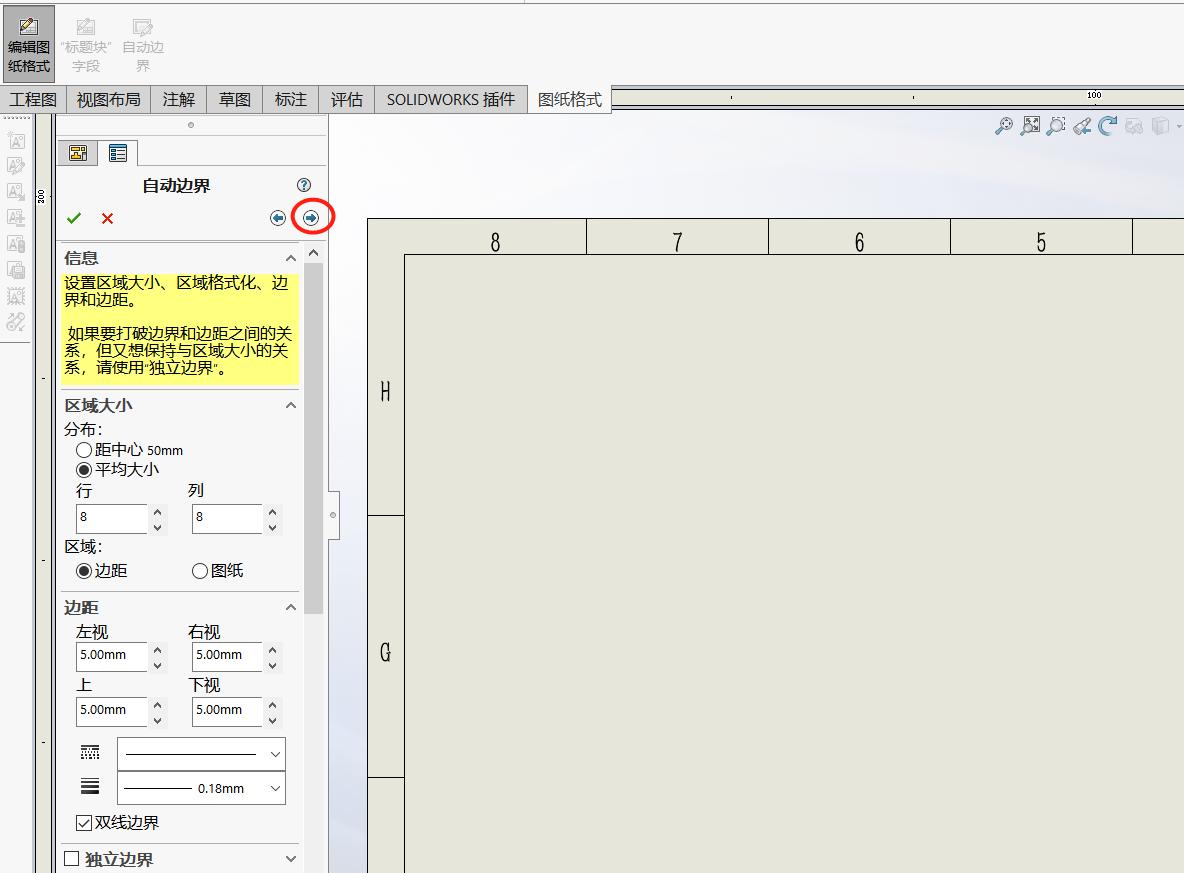

第二步：根据引导提示，填写相应的属性即可，完成后点击下一步按钮。

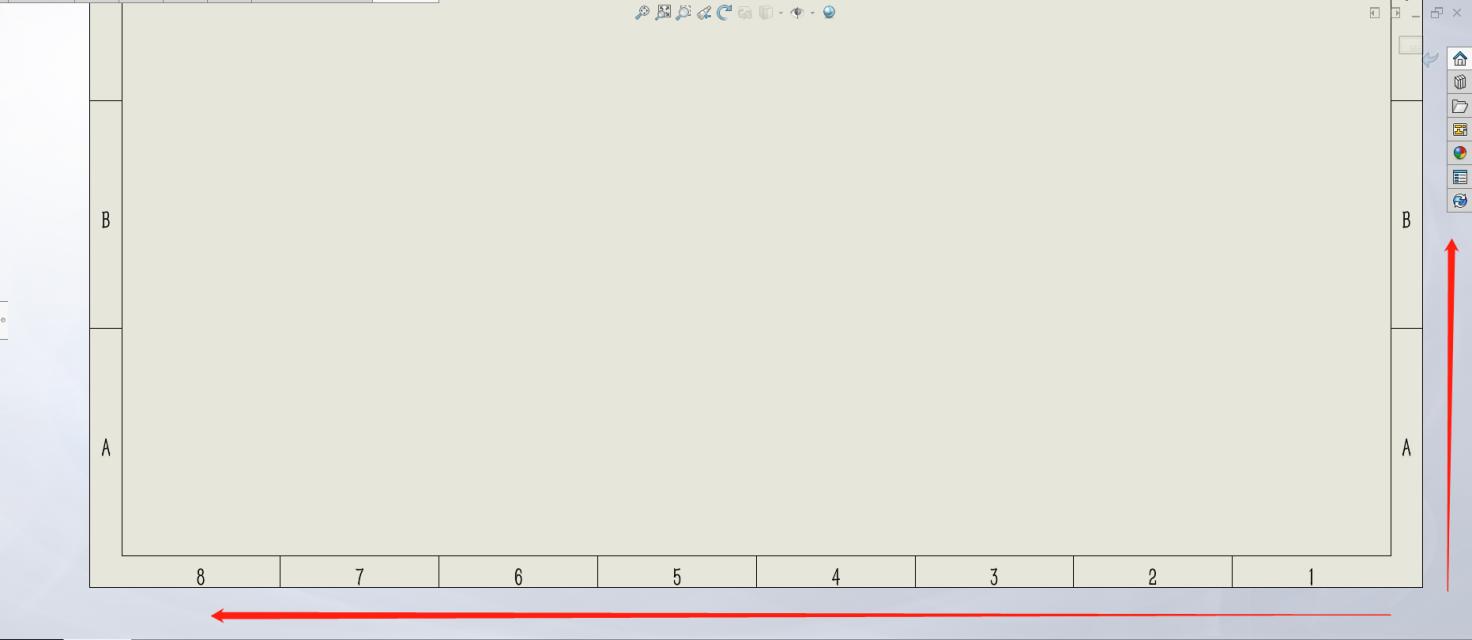

第三步：可以看到，此时工程图图框的原点为右下角，分别向上和向左递增。

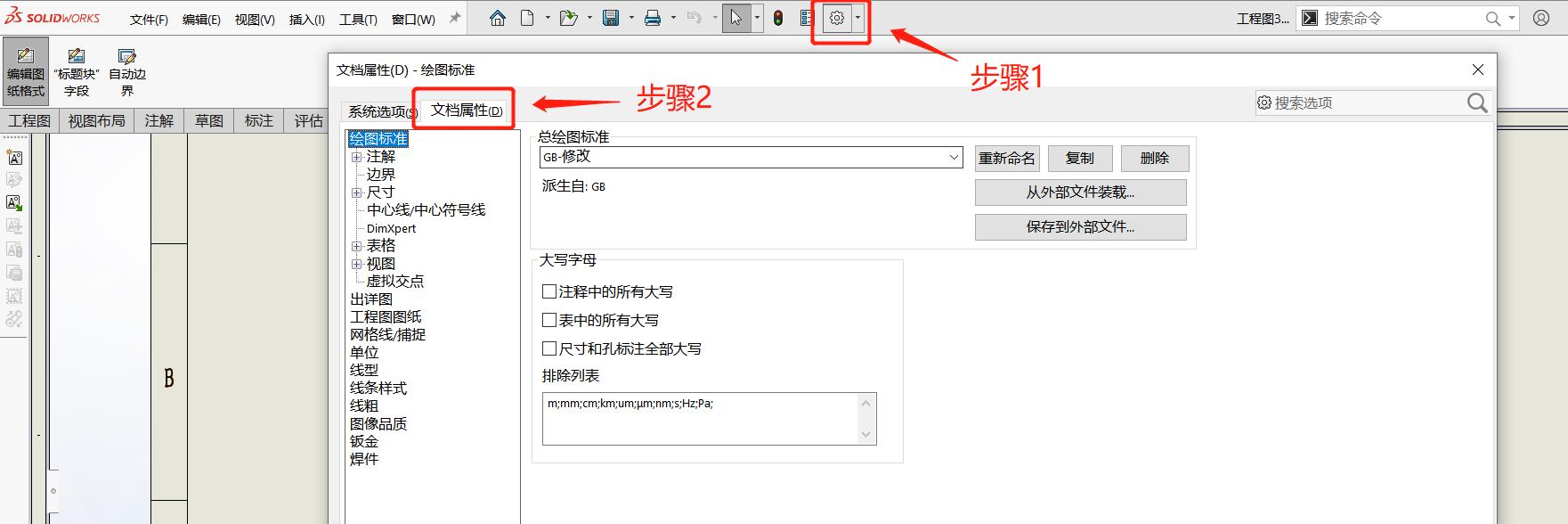

第四步：若此时想更改图框原点，只需先点击选项，再点击文档属性按钮。

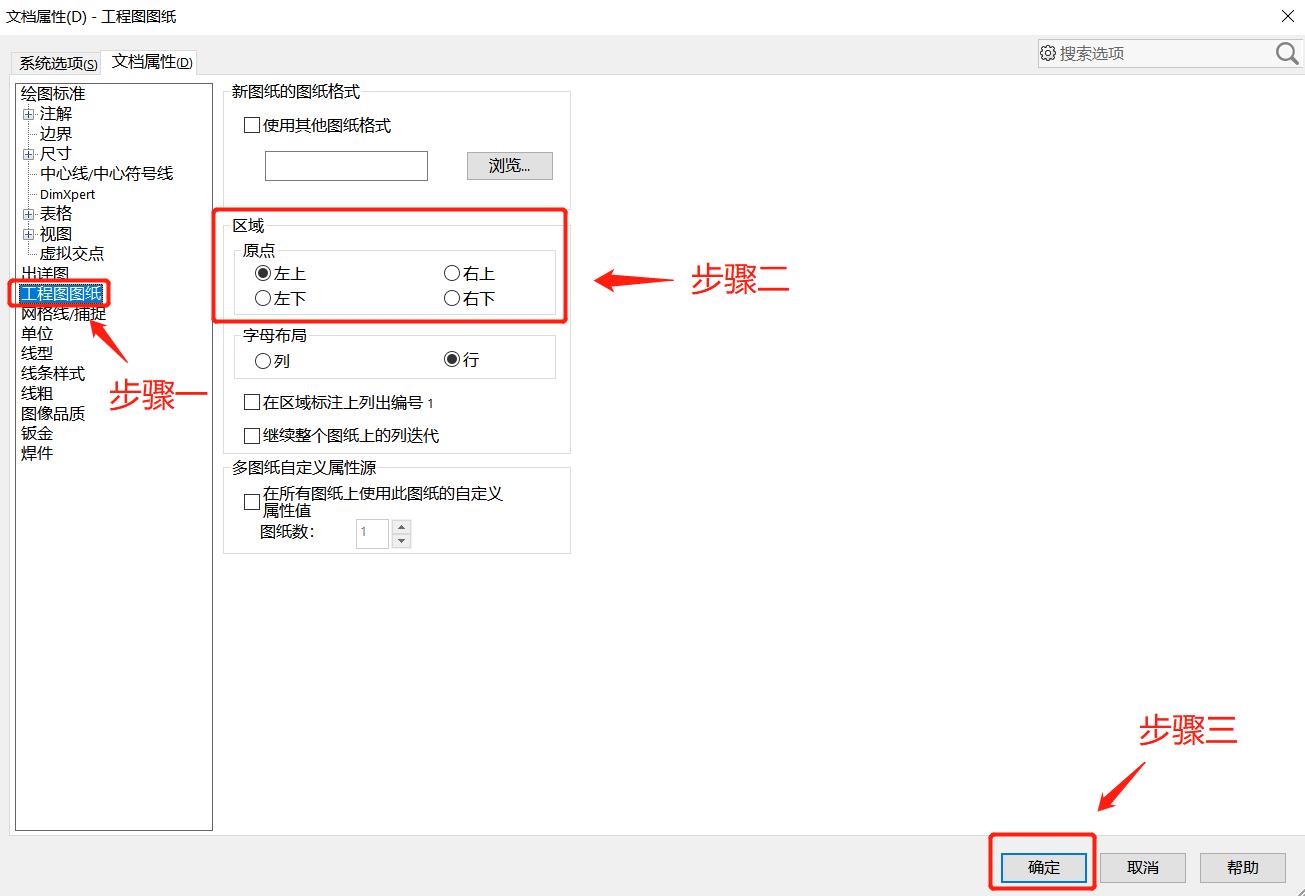

第五步：点击工程图图纸选项，在区域部分选择想要设置的起点位置（如选择了左上），最后点击确定，即可解决问题。

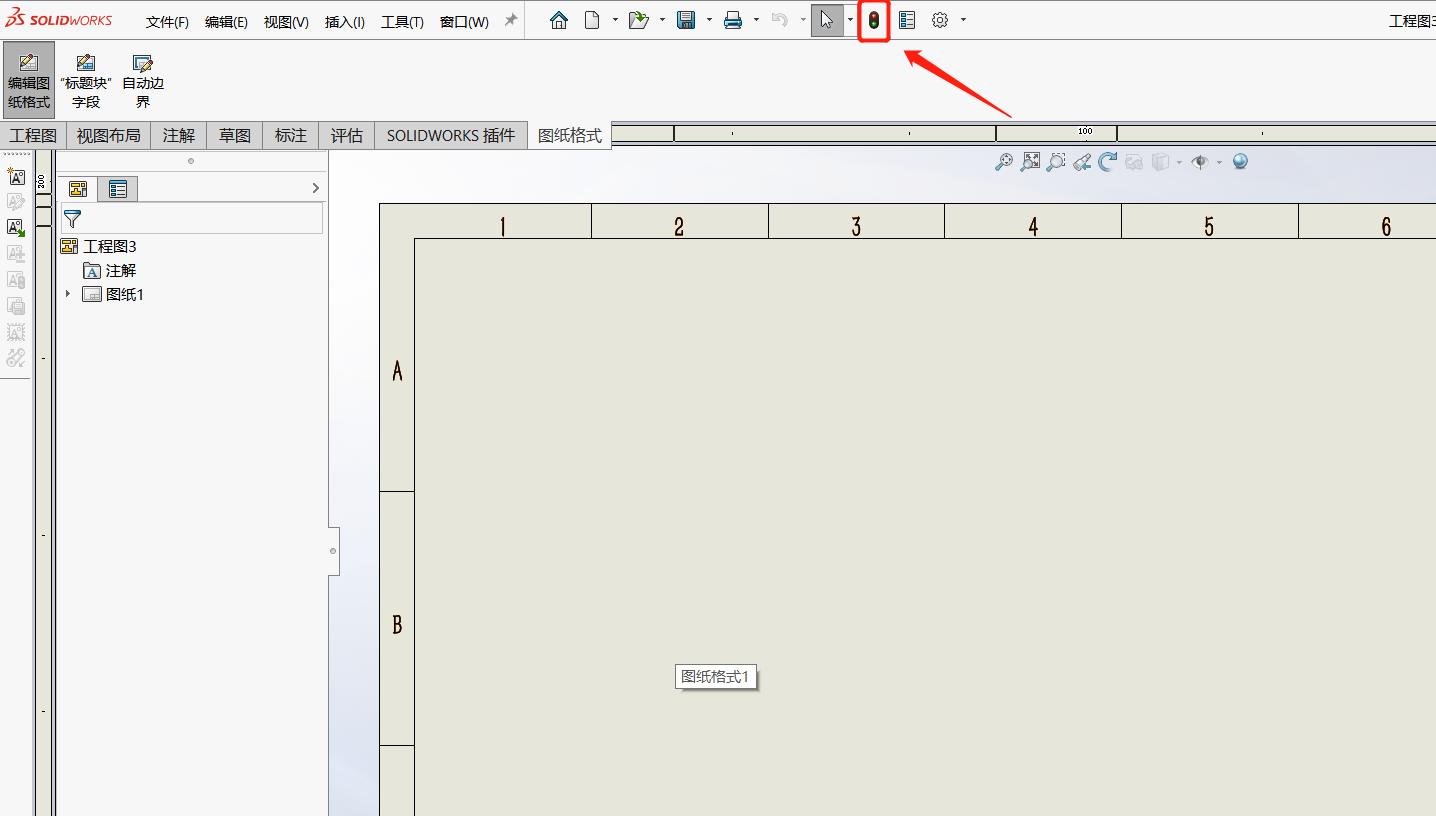

最后，点击上方的重建模型，即可看到更新后的图框，原点已经设置为左上角。

利用SOLIDWORKS自动边界命令制作、修改工程图图框，是模板标准化设计的高效方法。无需手动描边绘制边界，一键生成规范图纸边框，同时可根据企业图纸标准自由切换图框原点位置，灵活适配各类图纸排版需求。熟练掌握该功能，能够有效统一企业工程图模板规范，减少手动绘图误差，极大提升工程图模板制作、迭代的工作效率。
