SOLIDWORKS工程图中如何修改特定零部件线型?

在SOLIDWORKS工程图出图过程中,为区分装配体不同零部件、突出重点零件结构,工程师经常需要单独修改指定零件的线型、线粗和线条样式。很多新手只会全局改图框线型,不知道如何单独调整单个零件线型、仅作用单一视图,或是只修改局部边线样式。SOLIDWORKS汉鼎信息科技详细讲解工程图零件线型精细化设置方法,支持全局零件改线型、单视图生效、单条边线修改,满足各类图纸标注规范需求。


当遇到需要在工程图中某个零件对其修改整个零件线型时,操作流程如下:

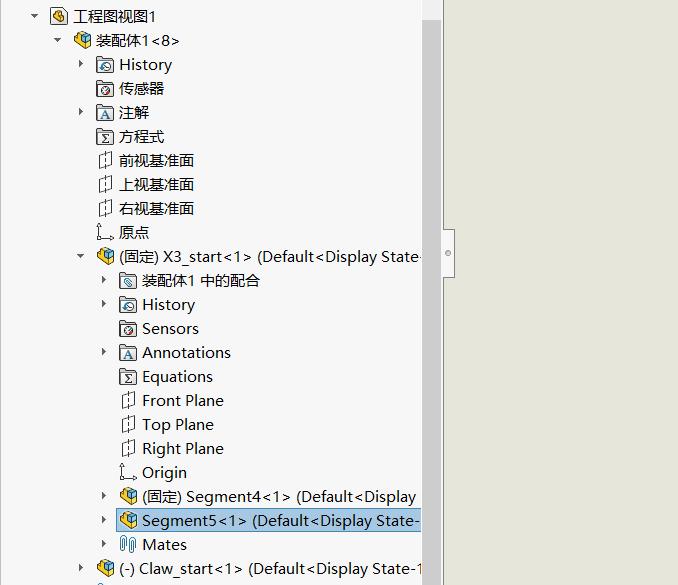

1.打开工程图,在Feature Manager设计树中找到需要修改的子零件。

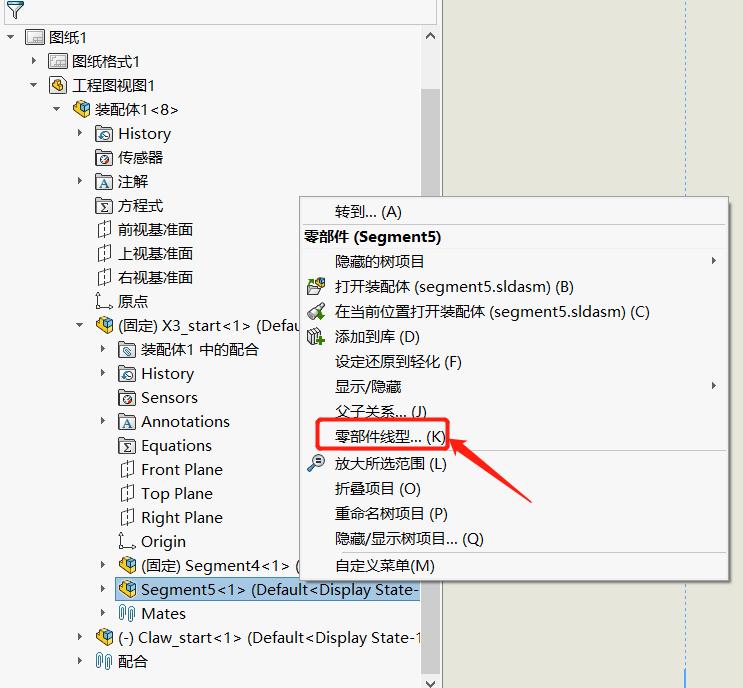

2.右键单击零件,单击“零部件线型

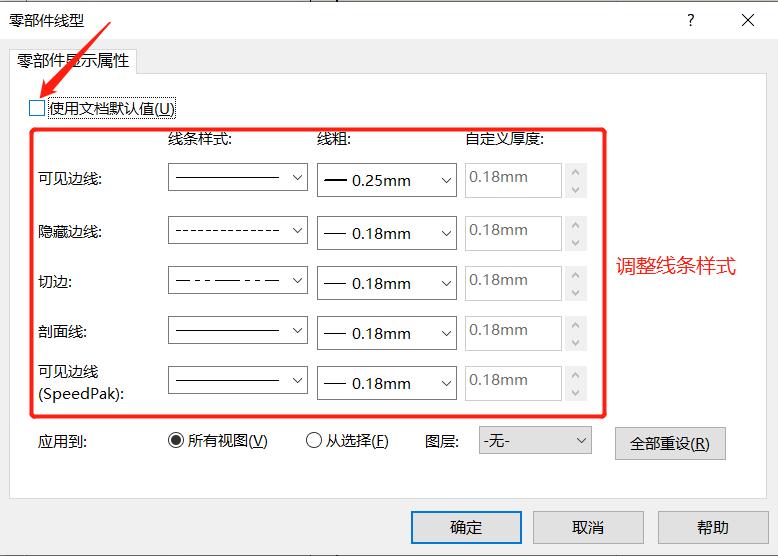

3.取消勾选“使用文档默认值,在框选处可调成零件线条样式以及线粗。

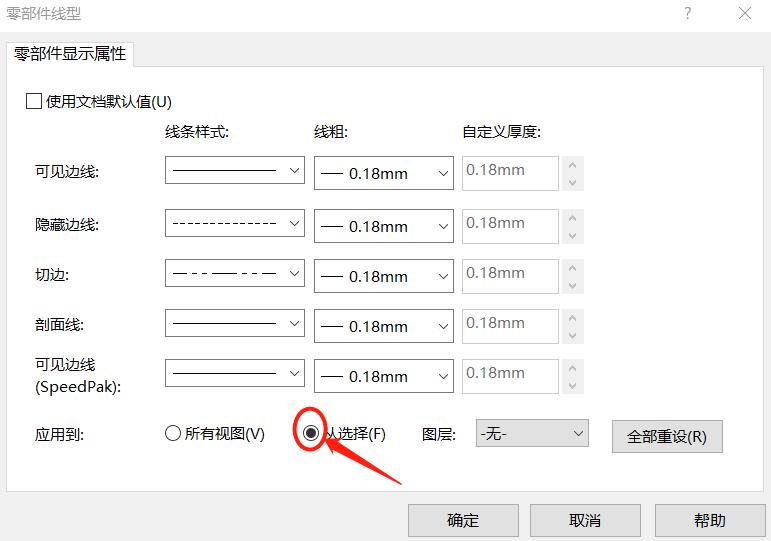

4.若只想修改单个视图中的线型,把“应用到中的所有视图改成从选择,这样另一个视图中此零件的线型则不会应用此次修改。

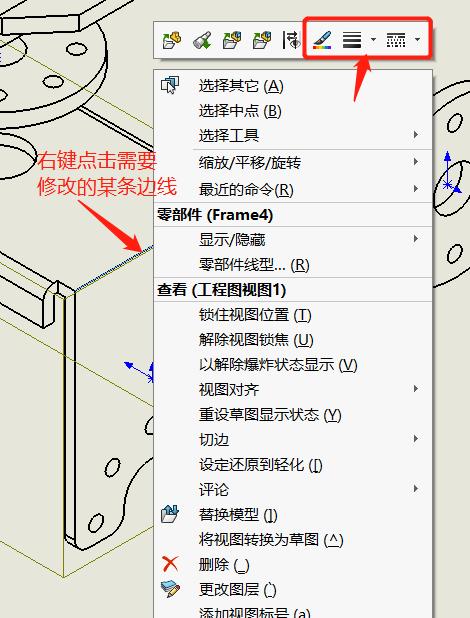

5.若想仅修改零件中的某条边线线型,右键单击需要修改的边线,上方框选处有线色线粗线条样式可以修改。



以上就是SOLIDWORKS工程图零件线型精细化修改的完整方法,涵盖整零件线型更改、单视图独立生效、局部边线单独调整三种常用场景。摒弃默认文档线型设置,可灵活自定义零件线粗、线条样式与线色,让装配工程图层次分明、结构辨识度更高,适配企业出图标准与图纸展示需求,有效提升工程图规范性与美观度。
