在SOLIDWORKS建模与工程图标注过程中，会遇到边线无法动态高亮的问题。光标悬停在零件边线、图纸线条上无任何高亮反馈，选择边线、创建圆角、添加尺寸标注都会变得十分不便。

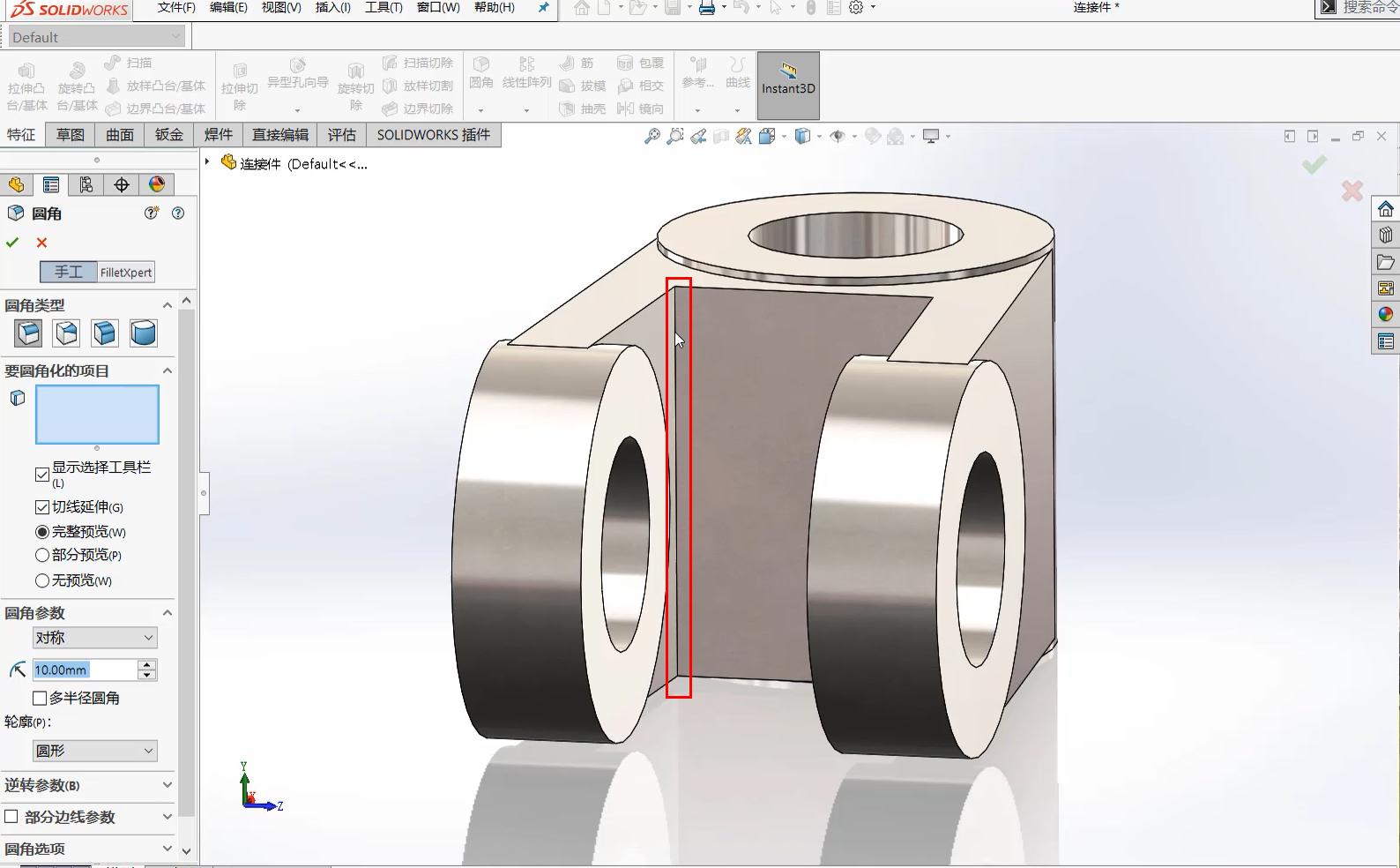

例如，当给零件添加圆角时，如下图所示，光标移动至边线上，边线并没有高亮显示。

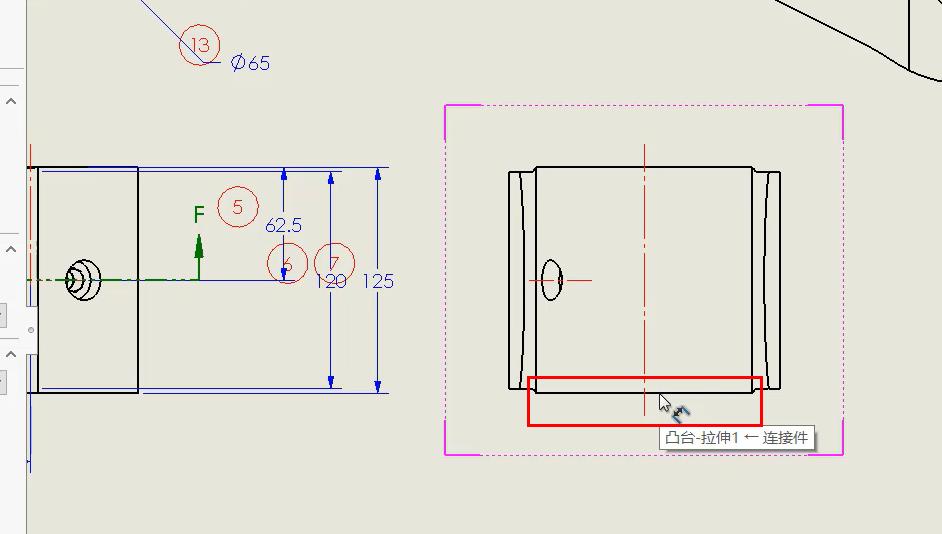

另外，当给工程图添加标注时，所选边线也没有高亮显示，这时就很难给边线添加尺寸。如下图：

那该怎么设置，才能让边线高亮显示呢？这个问题SOLIDWORKS汉鼎信息科技教大家通过软件系统选项快速修复，具体操作如下：

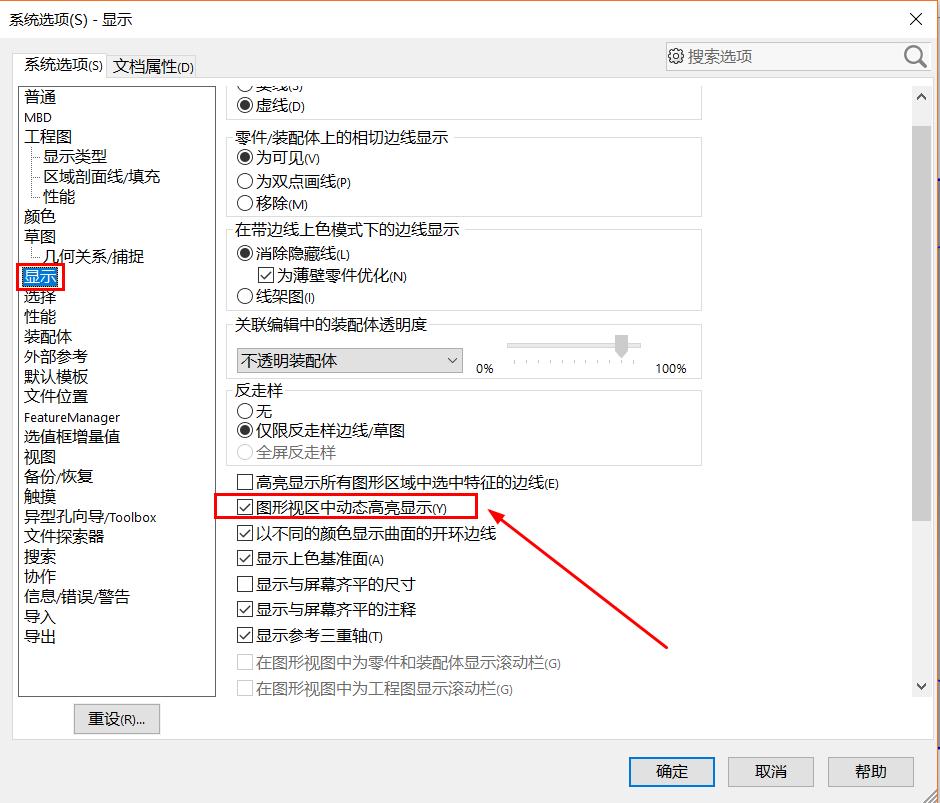

设置方式是：【系统选项】>【显示】>勾选【图形视区中动态高亮显示】如下图：

勾选后，看看效果。

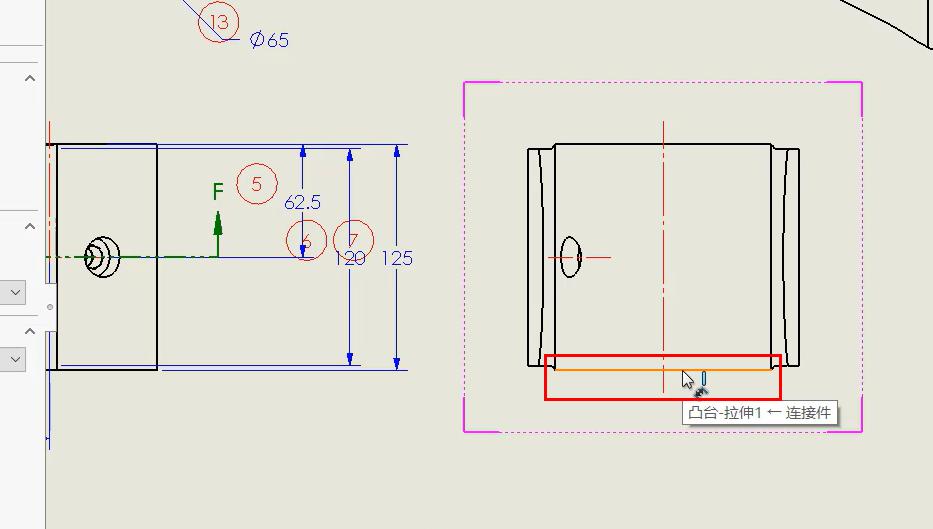

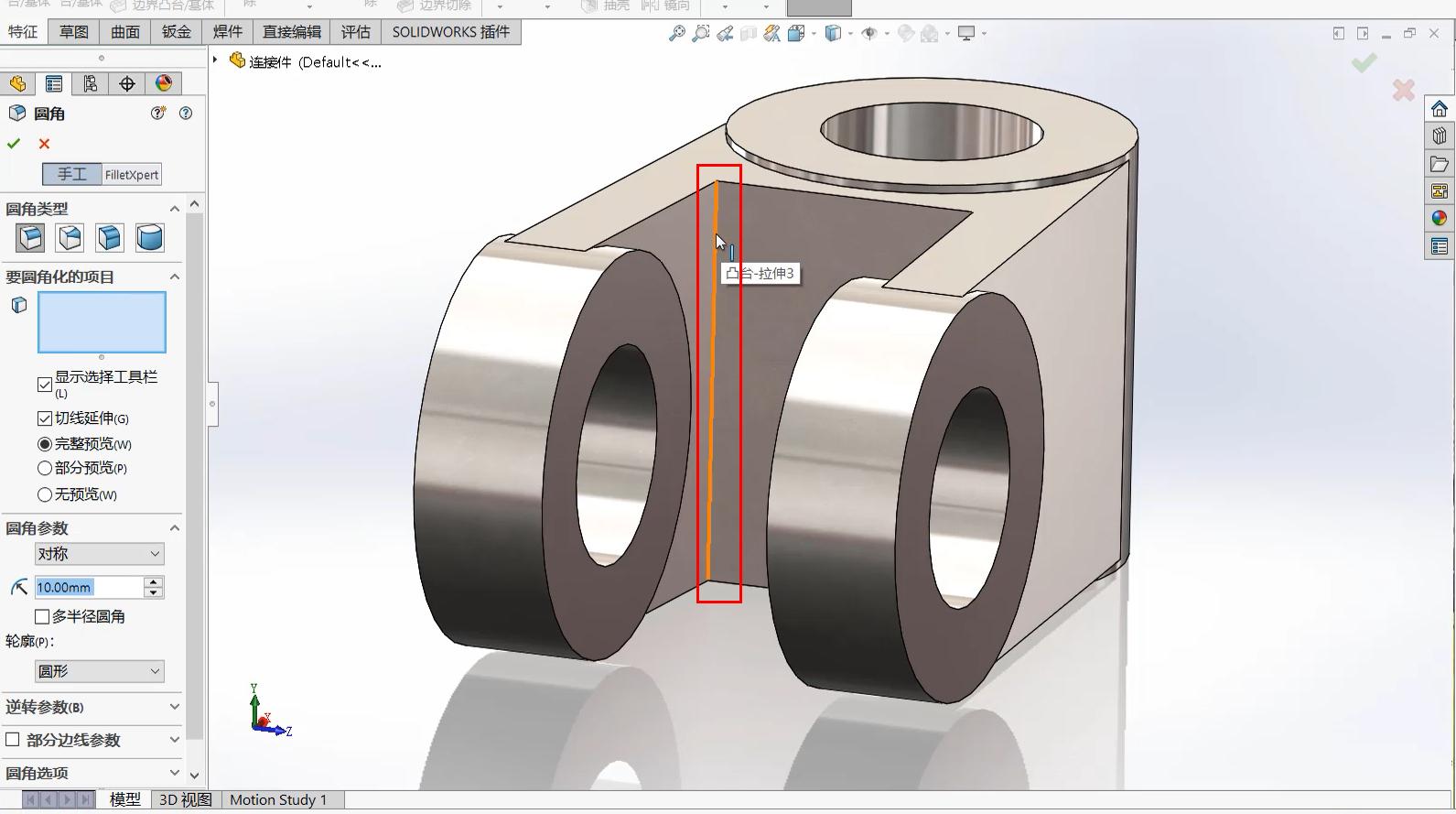

可以看到，当把光标移动到线条上时，线条就会高亮显示了。

“图形视区中动态高亮显示”是SOLIDWORKS基础显示选项，勾选后即可恢复边线悬停高亮效果，提升建模、圆角创建与工程图标注的操作体验。如果后续高亮再次失效，可优先检查该选项是否被取消勾选。
