在SOLIDWORKS异形孔向导设计时，自带的标准规格往往无法满足企业内部非标或定制化孔位需求，很多工程师需要新增企业专属的孔规格。SOLIDWORKS异形孔向导支持自定义扩充标准库，下面SOLIDWORKS汉鼎信息科技以新增GB/T2673-1986 M9内六角花形沉头螺钉孔为例，讲解异形孔自定义标准添加完整步骤。

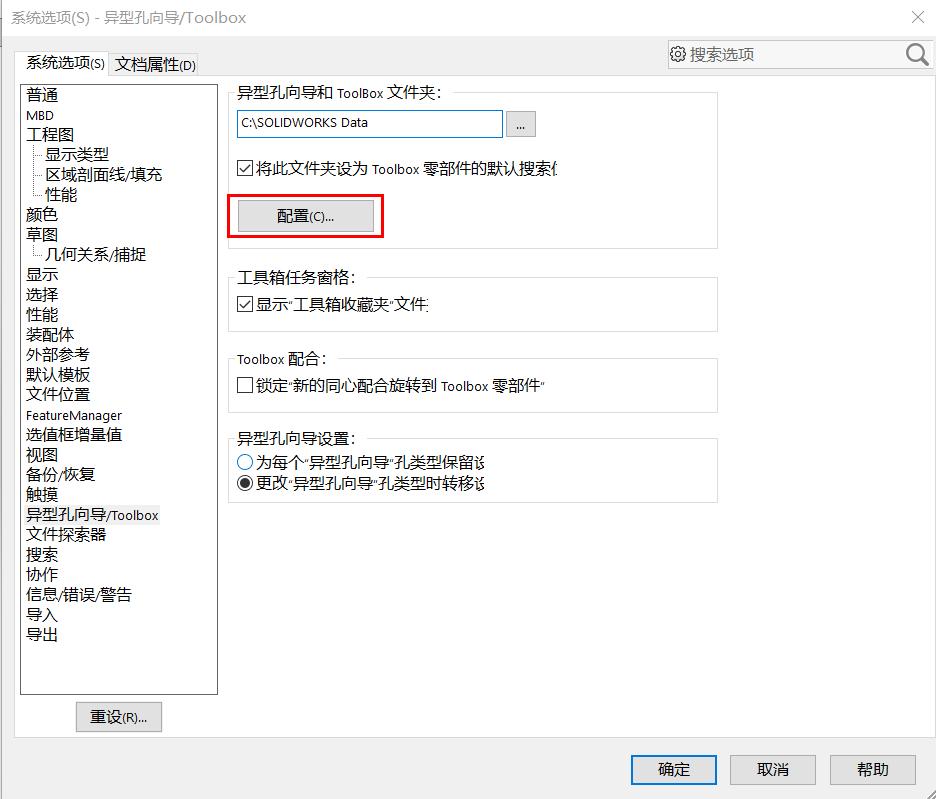

1.选择【系统选项】>【异形孔向导/Toolbox】>【配置】。

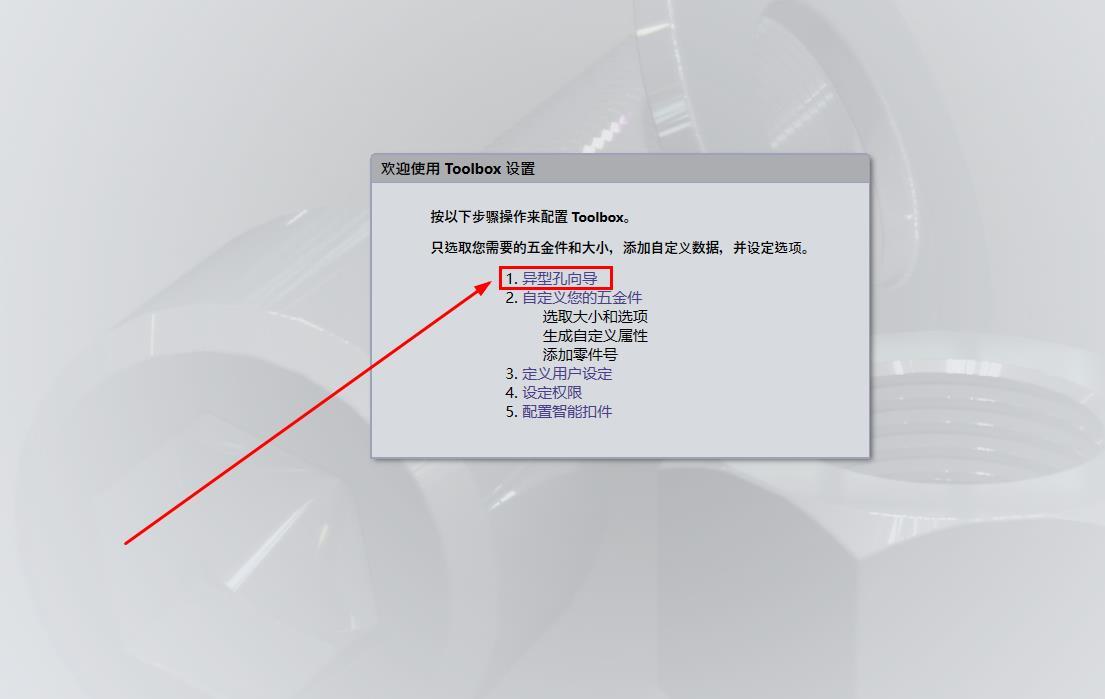

2.选择【异形孔向导】。

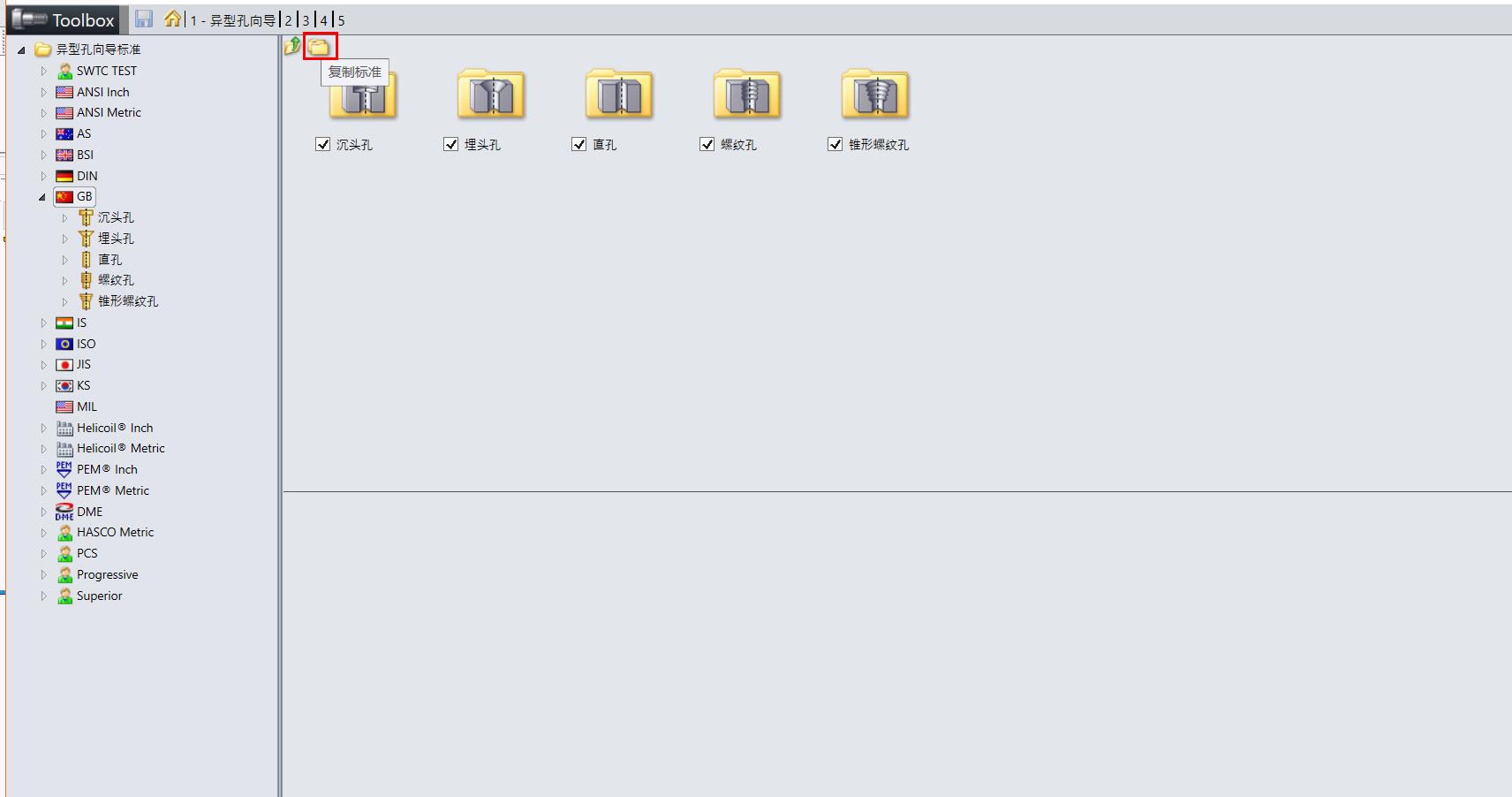

3.首先需要复制“GB”标准来修改成自定义标准，点选“GB”文件夹，在点选【复制标准】然后输入自定义标准的名称，接着系统会自动产生自定义标准文件夹。

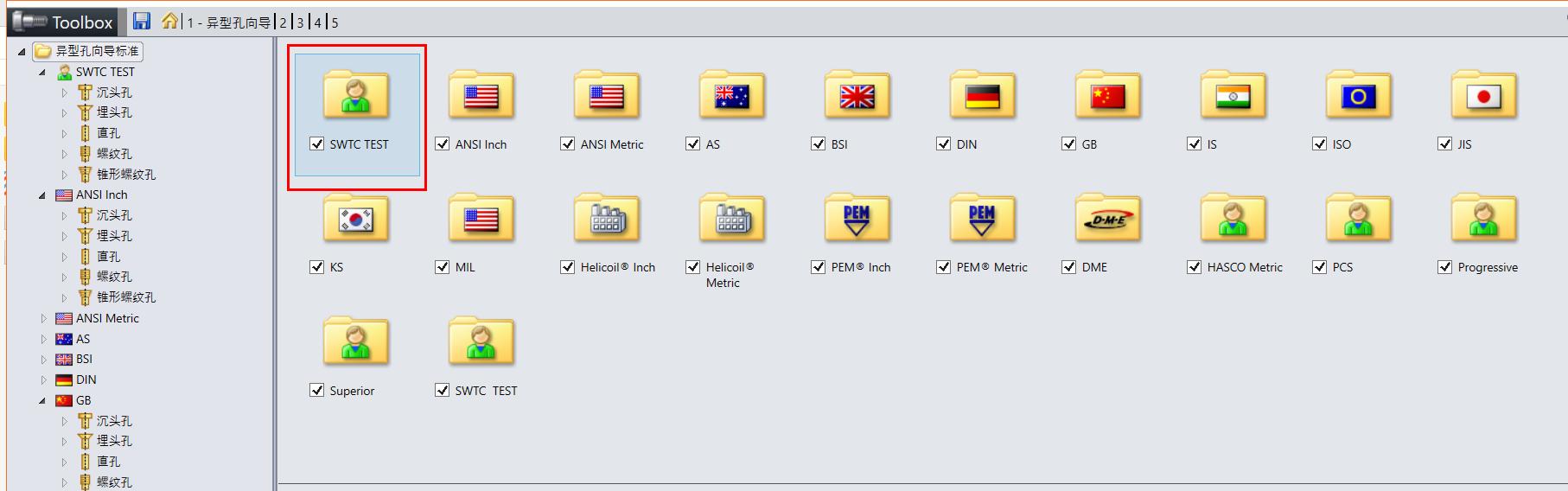

4.可以看到已经有自定义的文件夹了。

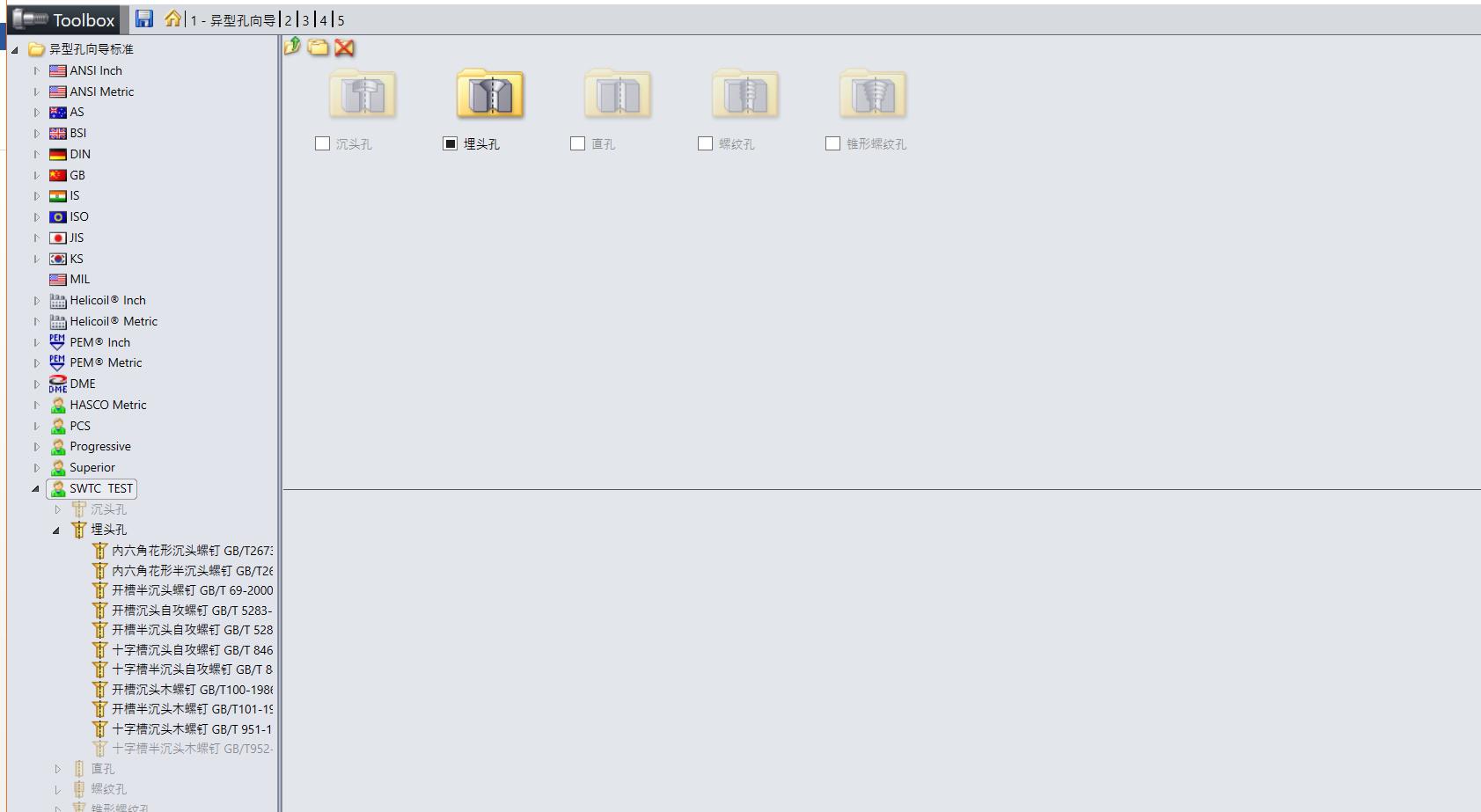

5.点选该标准可以在内部进行孔类型设定，可以选择需要的类型，用不到的可以让它不显示。

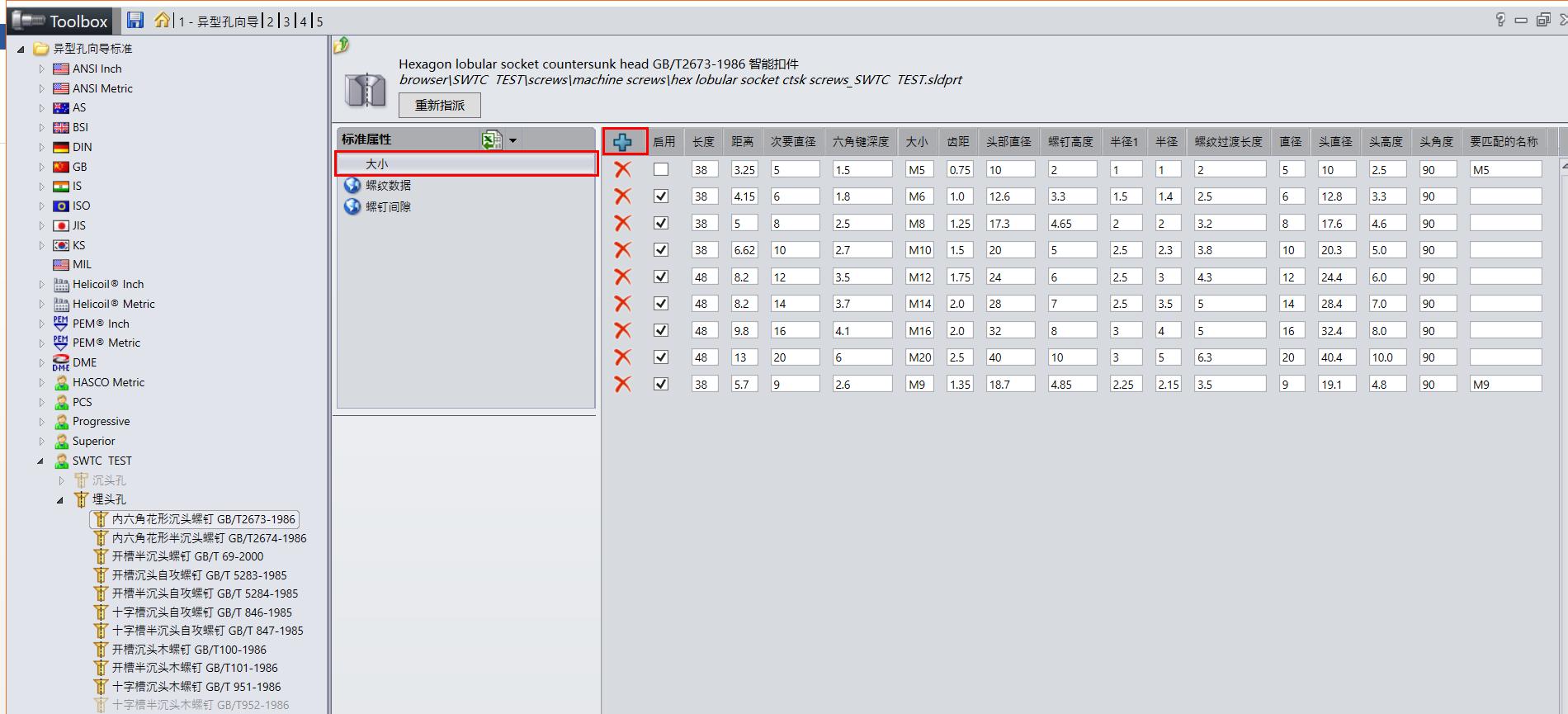

6.接着就是修改所要的孔规格了，以增加“内六角花形沉头螺钉 GB/T2673-1986”的M9为例。在标准属性中，首选选择【大小】，再选择【+】来加入新的大小规格值。

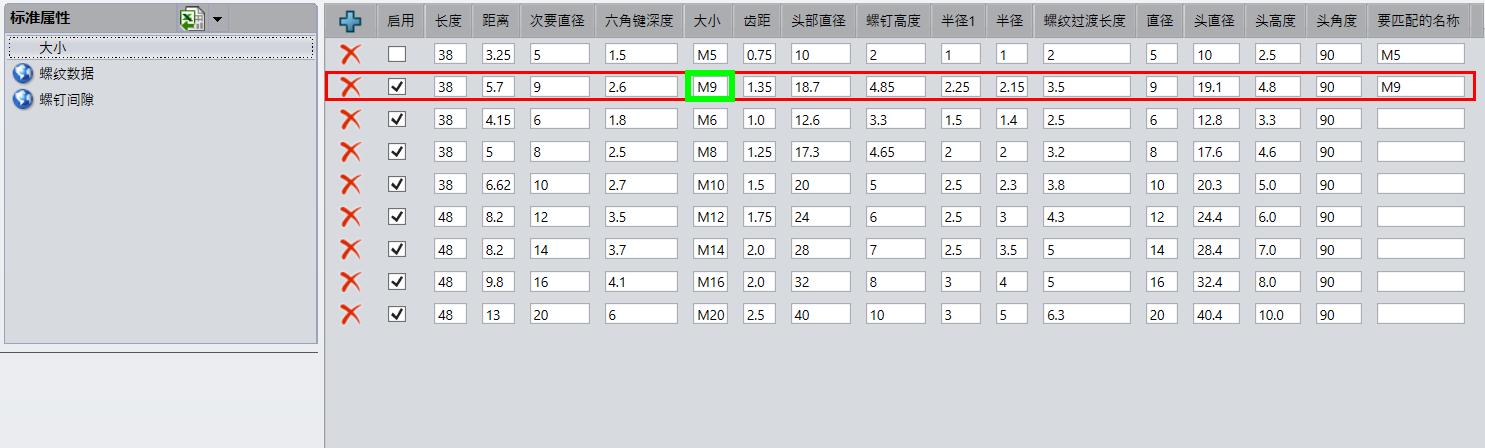

7.新增的规格中，每个位置都要填入值才能建立成功。

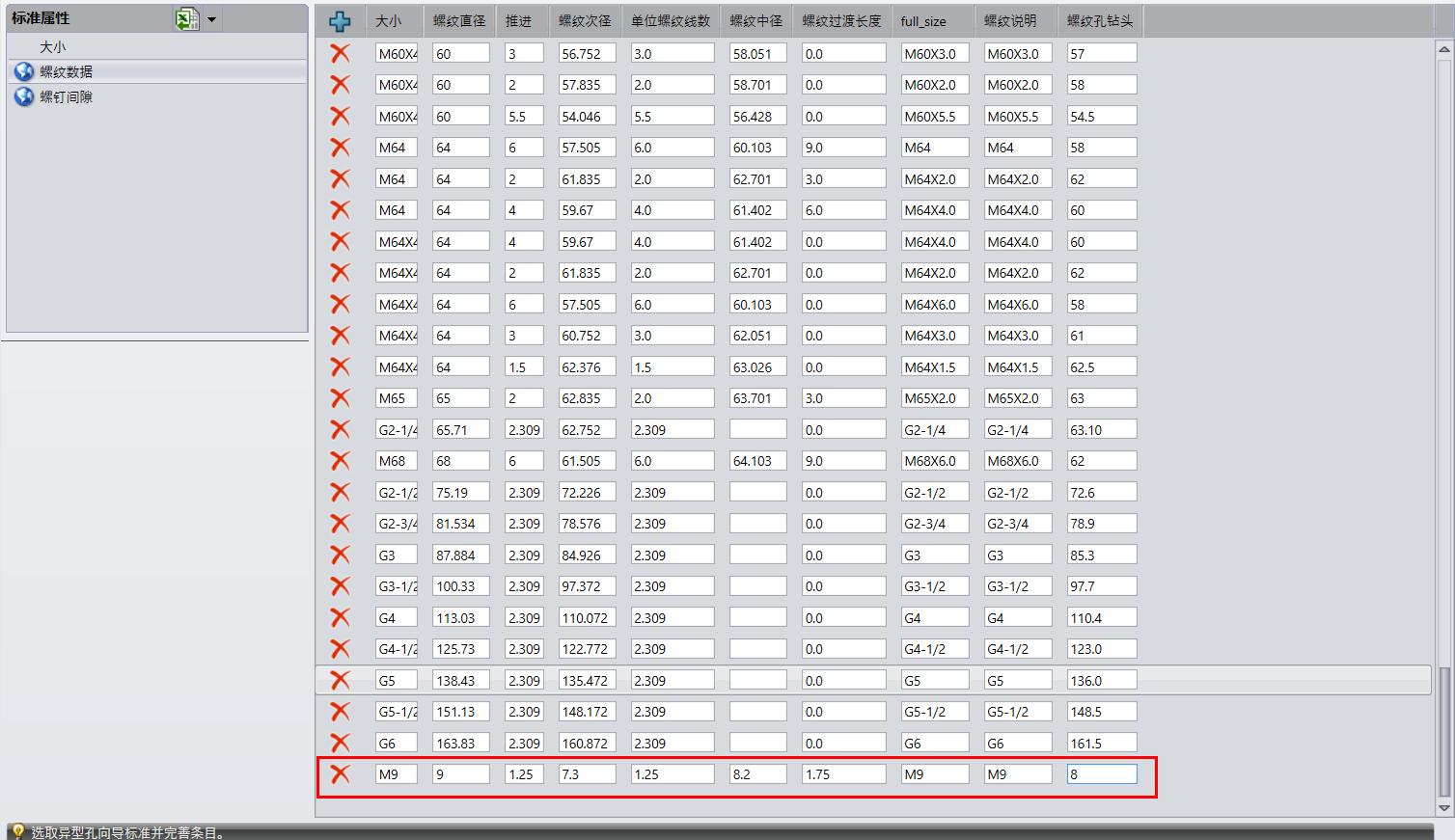

8.接着是新增【螺纹数据】，与6，7步骤相同，所有位置都要填入值。

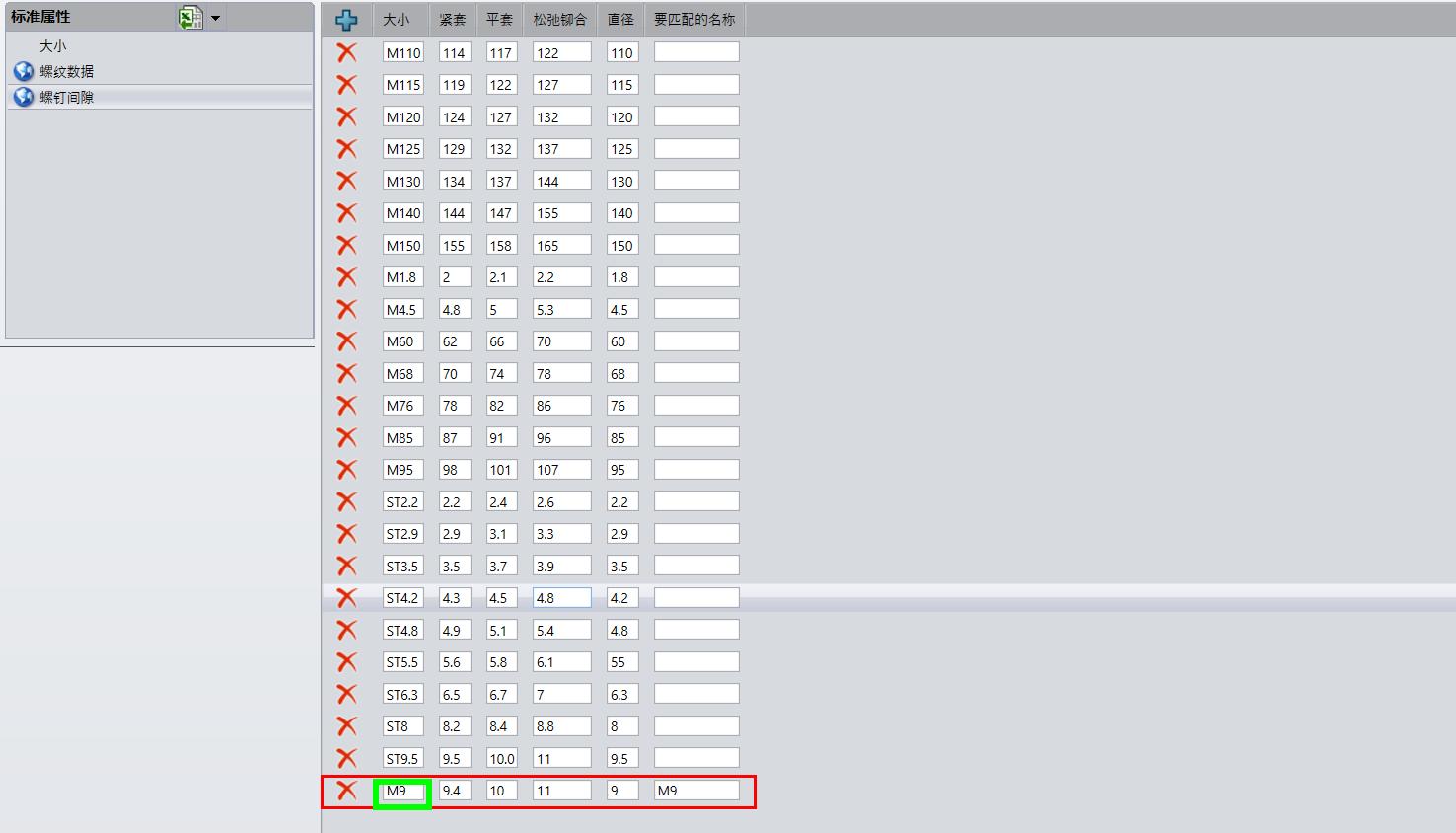

9.接着是新增【螺钉间隙】, 与6，7相同，还要注意这里的大小位置要与步骤7中的大小位置，名称相同，如绿色框所标。如果不一样在以后使用异形孔向导时会提示无法找到M9的螺钉间隙。

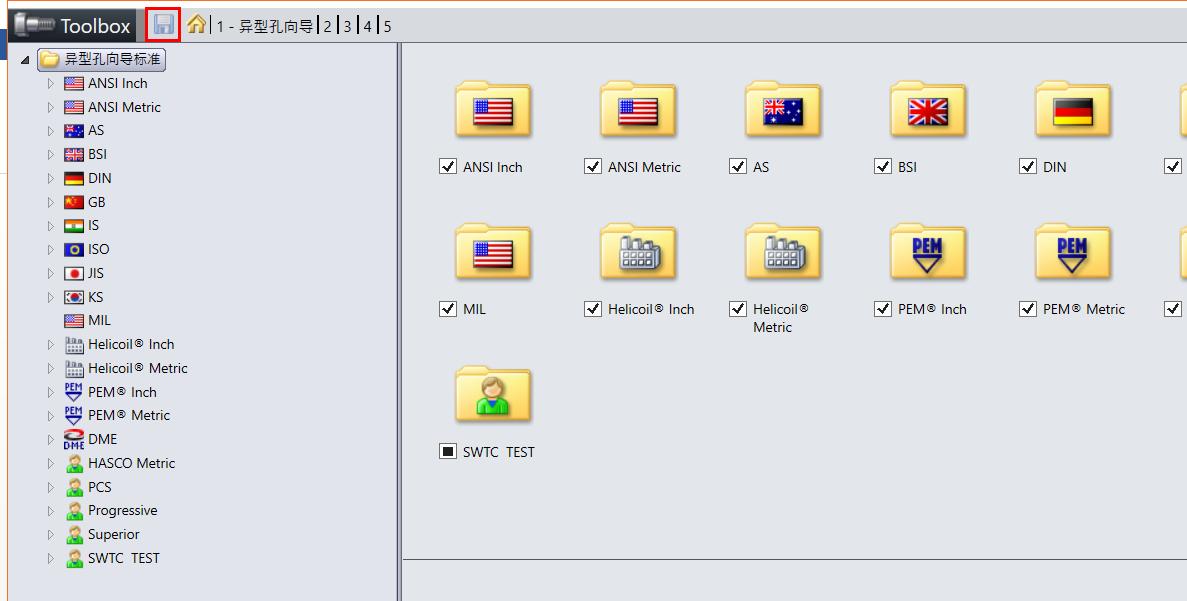

10.最后新增完所有的规格后，点击【保存】完成。

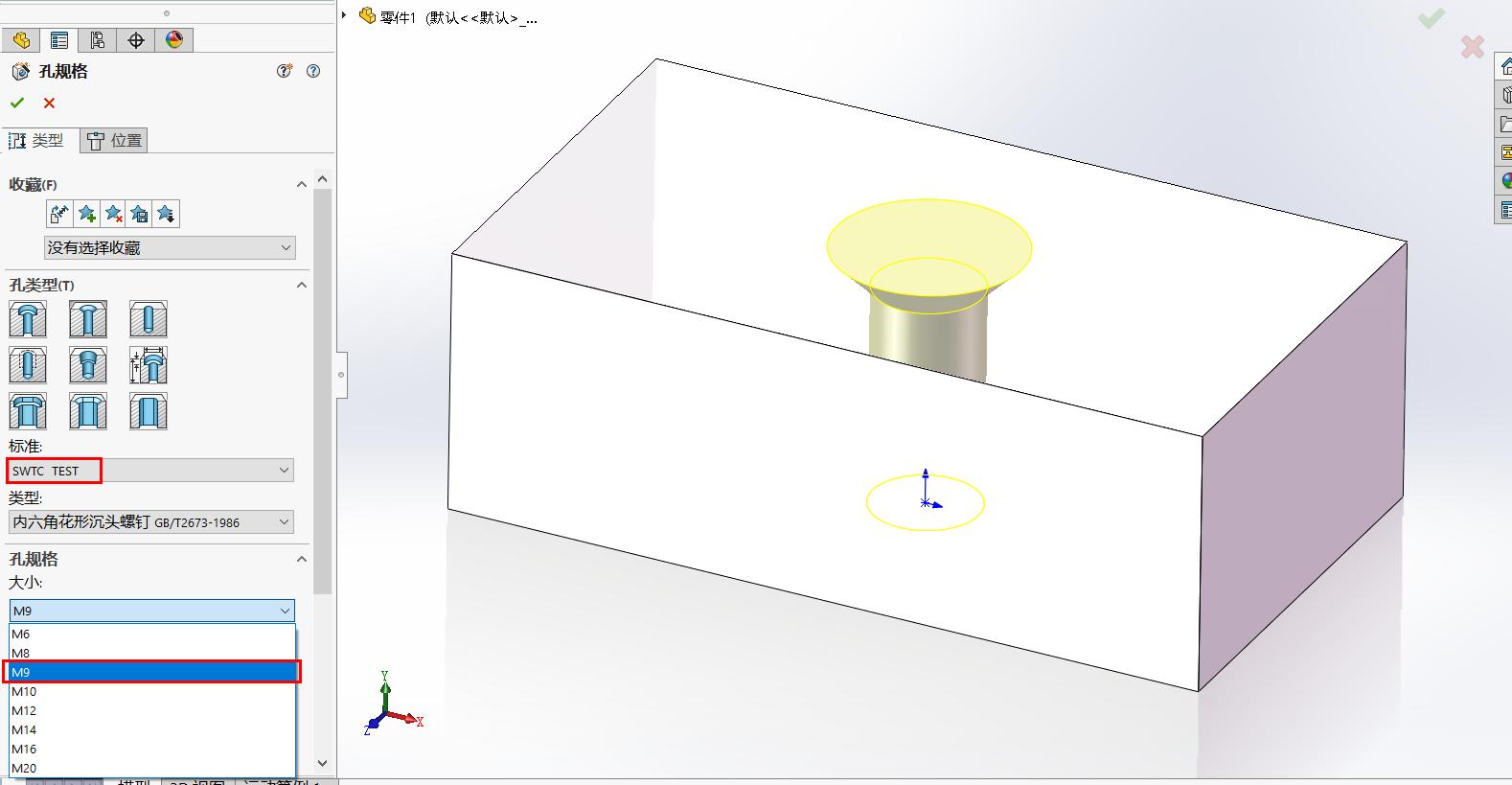

11.再用到异形孔时就可以找到自定义的孔规格了。

自定义异形孔标准可以适配企业专属紧固件规格，减少重复建模打孔工作，提升产品设计效率。配置时重点留意螺钉间隙规格名称保持一致，避免异形孔向导调用时出现规格找不到的报错。
